環境技術で電力の地産地消を実現 電源機器

RZ-X2-100K

モータ、パワコン、インバータ、DCコンバータ、バッテリの大容量化に追従　特性試験や充放電試験に最適

RZ-X2-100K
  • 電圧：750V
  • 電力：100kW
特長
ハイブリッド (双方向直流/充放電)電源 バッテリ模擬、充放電試験環境の電源やソフトウェアの他、ロガーなどをワンストップサービス
電力回生技術 系統に影響を与えないクリーンな回生電流
ズーム機能 高効率、低ノイズ
高速応答性 高安定度、負荷変動
ファン騒音抑制 増設による大容量化を提供
充放電試験に便利なオプション




メイン機能
  • ズーム
  • スルーレート
  • 内部抵抗
  • 外部アナログ制御
  • 外部アナログ絶縁
  • 通信
  • シーケンス
  • 並列10台
  • スイッチングレギュレータ
  • 回生
  • SC2
  • BT
  • BT

※アイコンをクリックすると、各機能の詳細を御覧いただくことができます。





仕様

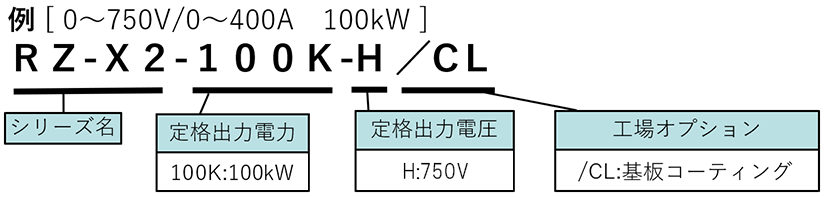

製品呼称


項目 仕様
形名 RZ-X2-100K-H
希望小売価格（円・税抜） 16,500,000
出力仕様 定格出力電圧　　 ＋750V
定格出力電流　　 ±400A
定格出力電力　　 ±100kW
入力仕様　　　　　 動作電源　　 AC378V ー AC462V　三相・45Hz ー 65Hz
入力電流〈※1〉
（実効値）		 AC378V 入力　 200Arms 以下
入力力率〈※2〉　　 0.98 以上
電力効率〈※3〉　 定格電力
定格電流時　		 91% 以上
定格電力
定格電圧時　		 92% 以上
突入電流〈※4〉 AC462V 入力　 200A 以下
定電圧特性（CV）　　　　　　　　　 設定範囲　 Hiレンジ　 ＋0.00V ー ＋787.50V
Loレンジ　 ＋0.000V ー ＋78.750V
設定確度〈※19〉　 Hiレンジ　 設定値±（0.1%＋0.75V）以内〈※5〉
Loレンジ　 設定値±（0.1%＋0.075V）以内〈※5〉
設定分解能　 Hiレンジ　 20mV
Loレンジ　 2mV
ロードレギュレーション〈※7〉　　 設定値±（0.01％＋定格出力電圧の0.02％）
ラインレギュレーション〈※8〉　　 設定値±（0.01％＋定格出力電圧の0.01％）
リップル（実効値）〈※9〉　　 100mVrms 以内
出力ノイズ〈※10〉　　 1Vp-p 以内
過渡回復時間　　 10ms 以内
定電流特性（CC）　　　　　　　 設定範囲　 Hiレンジ　 −420.00A ー ＋420.00A
Loレンジ　 −42.000A ー ＋42.000A
設定確度　 Hiレンジ　 設定値±（0.2%＋0.4A）以内〈※11〉
Loレンジ　 設定値±（0.2%＋0.04A）以内〈※11〉
設定分解能　 Hiレンジ　 20mA
Loレンジ　 2mA
ロードレギュレーション〈※13〉　　 設定値±（0.05％＋定格出力電流の0.1％）
ラインレギュレーション〈※8〉　　 設定値±（0.05％＋定格出力電圧の0.05％）
リップル（実効値）〈※14〉　　 400mArms 以内
定電力特性（CP）　　　　　　　　　　 設定範囲　　　 電圧:Hi / 電流:Hi　 −105.00kＷ ー ＋105.00kＷ
電圧:Hi / 電流:Lo　 −31.500kW ー ＋31.500kW
電圧:Lo / 電流:Hi　 −31.500kW ー ＋31.500kW
電圧:Lo / 電流:Lo　 −3.1500kW ー ＋3.1500kW
設定確度〈※19〉　　　 電圧:Hi / 電流:Hi　 ±0.4％of F.S
電圧:Hi / 電流:Lo　 ±0.4％of F.S
電圧:Lo / 電流:Hi　 ±0.4％of F.S
電圧:Lo / 電流:Lo　 ±0.4％of F.S
設定分解能　　　 電圧:Hi / 電流:Hi　 10W
電圧:Hi / 電流:Lo　 1W
電圧:Lo / 電流:Hi　 1W
電圧:Lo / 電流:Lo　 0.1W
測定・表示（タッチパネル）　　　　　　　　　　　　　　　　　　　　　 電圧計 5桁デジタルメータ
　　　　　　 最大表示 Hiレンジ +825.00V
Loレンジ +82.500V
計測分解能 Hiレンジ 20mV
Loレンジ 2mV
測定確度
〈※16、19〉		 Hiレンジ 読み値の±（0.1％＋5digit(100mV)）
Loレンジ 読み値の±（0.1％＋10digit(20mV)）
電流計　　 5桁デジタルメータ
　　　　　　 最大表示 Hiレンジ ±440.00A
Loレンジ ±44.000A
計測分解能 Hiレンジ 20mA
Loレンジ 2mA
測定確度
〈※16〉		 Hiレンジ 読み値の±（0.2％＋10digit(200mA)）
Loレンジ 読み値の±（0.2％＋20digit(40mA)）
電力計 5桁デジタルメータ
　　　　　　　　 最大表示 電圧:Hi / 電流:Hi ±110.00kW
電圧:Hi / 電流:Lo ±33.000kW
電圧:Lo / 電流:Hi ±33.000kW
電圧:Lo / 電流:Lo ±3.3000kW
入力電力量（積算）【Wh】　 力行時、回生時および力行・回生時に出力した入力電力量を表示させる
出力電気量（積算）【Ah】　 力行時、回生時および力行・回生時に出力した積算電気量を表示させる
出力電力量（積算）【Wh】　 力行時、回生時および力行・回生時に出力した積算電力量を表示させる
日付日時　 RTCを内蔵し年月日時分秒をリアルタイムに表示
※アラーム発生時のタイムスタンプとして使用
時刻誤差：±5.2秒/日
出力制限機能　　　　　　　　　　　　　　　 上限電圧制限設定範囲
Upper Voltage Limit		 Hiレンジ　 +7.50V ー +787.50V
Loレンジ　 +0.750V ー +78.750V
下限電圧制限設定範囲
Lower Voltage Limit		 Hiレンジ　 0.00V ー +780.00V
Loレンジ　 0.000V ー +78.000V
供給電流制限設定範囲
Source Current Limit		 Hiレンジ　 +4.00A ー +420.00A
Loレンジ　 +0.400A ー +42.000A
吸収電流制限設定範囲
Sink Current Limit		 Hiレンジ　 -420.00A ー -4.00A
Loレンジ　 -42.000A ー -0.400A
供給電力制限設定範囲
Source Power Limit		 電圧:Hi / 電流:Hi　 +1.00kW ー +105.00kW
電圧:Hi / 電流:Lo　 +0.300kW ー +31.500kW
電圧:Lo / 電流:Hi　 +0.300kW ー +31.500kW
電圧:Lo / 電流:Lo　 +0.0300kW ー +3.1500kW
吸収電力制限設定範囲
Sink Power Limit		 電圧:Hi / 電流:Hi　 -105.00kW ー -1.00kW
電圧:Hi / 電流:Lo　 -31.500kW ー -0.300kW
電圧:Lo / 電流:Hi　 -31.500kW ー -0.300kW
電圧:Lo / 電流:Lo　 -3.1500kW ー -0.0300kW
出力保護機能　　　　　　　　　　　　　 過電圧設定範囲
Over Voltage Protection		 Hiレンジ　 +7.50V ー +825.00V
Loレンジ　 +7.500V ー +82.500V
供給過電流設定範囲
Source Over Current Protection		 Hiレンジ　 +4.00A ー +440.00A
Loレンジ　 +0.400A ー +44.000A
吸収過電流設定範囲
Sink Over Current Protection		 Hiレンジ　 -440.00A ー -4.00A
Loレンジ　 -44.000A ー -0.400A
供給過電力設定範囲
Source Over Power Protection		 電圧:Hi / 電流:Hi　 +1.00kW ー +110.00kW
電圧:Hi / 電流:Lo　 +0.30kW ー +33.00kW
電圧:Lo / 電流:Hi　 +0.30kW ー +33.00kW
電圧:Lo / 電流:Lo　 +0.0300kW ー +3.3000kW
吸収過電力設定範囲
Sink Over Power Protection		 電圧:Hi / 電流:Hi　 -110.00kW ー -1.00kW
電圧:Hi / 電流:Lo　 -33.00kW ー -0.30kW
電圧:Lo / 電流:Hi　 -33.00kW ー -0.30kW
電圧:Lo / 電流:Lo　 -3.3000kW ー -0.0300kW
パターン運転
プログラム運転機能		 パターン運転動作モード　　 CV/CC/CPモード
データ登録件数 パターン運転 5行
プログラム運転〈※17〉 20000行
（「1000行を20件」ー「20000行を1件」）
制御時間 設定範囲〈※20〉 0.001 ー 9999.999秒
精度〈※21〉 設定時間 -0.5%以内
繰り返し回数　　 0、1 ー 65535回
（0：繰り返し回数による停止なし）
マスター・ブースター
直並列運転		 拡張性 最大直列台数　 2台〈※22〉
最大並列台数　 20台〈※22〉
最大定格出力電圧　　 +1500V
最大定格出力電流 ±8000A（20並列時、直列なし）
最大定格出力電力 ±2000kW
その他機能　　　　　　　　　　　　　 可変スルーレート機能　　 出力電圧、出力電流の上昇率、下降率をそれぞれ独立して設定可能
　　　　 定電圧スルーレート
設定範囲		 Hiレンジ 0.15V/ms ー 75.00V/ms
Loレンジ
定電流スルーレート
設定範囲		 Hiレンジ 0.04A/ms ー 400.00A/ms
Loレンジ
内部抵抗可変 設定範囲　 0 ー 0.6250Ω
分解能　 0.0001Ω
外部制御（絶縁） 非常停止信号、出力ON/OFF〈※23〉、
出力電圧/電流制御〈※23〉、運転準備〈※23〉
キーロック機能　　 前面パネルのキー操作をロックする
バージョンアップ用インターフェース　　 USB（TYPE-A）
外部通信インターフェース　　 LAN、CAN（オプション）
出力ON/OFFモード設定　　 入力電源ブレーカをONするだけで出力できるように設定可能
ファンステータス機能　　 ファンの回転数低下を検知し操作画面上にステータスを表示することで
メンテナンス時期を通知する
ファンコントロール機能　　 本機の出力電流または出力電力に応じてファン回転数制御を行う
リモートセンシング　　 負荷までの導線による電圧降下を片道5Vまで補償可能
外部コントロール　　　　　　 出力電圧コントロール 外部電圧
（絶縁）　		 DC 0 ー 10V ／ DC 0 ー 5V 選択可能
出力電流コントロール 外部電圧
（絶縁）　		 DC（-10V）ー（-10V）／ DC（-5V）ー（5V）選択可能
出力ON/OFFコントロール　 絶縁 外部接点またはフォトカプラにより可能
外部トリップ　 絶縁 外部接点またはフォトカプラにより出力を緊急停止させることが可能
（a接点かb接点を選択することが可能）
運転準備　 絶縁 外部接点またはフォトカプラにより出力を運転準備入状態とすることが可能
非常停止　 絶縁 外部接点またはフォトカプラにより出力を緊急停止させることが可能
（b接点のみで極性切換なしのため、外部トリップより安全性を高める用途にご使用ください）
ステータス出力・外部出力ON/OFF　 絶縁 5点の汎用ポートを用意。フォトカプラで絶縁されたオープンコレクタおよびリレーにて出力させる。
OVP_ALM,OCP_ALM,OPP_ALM,EXT_TRIP(前面EMG),ALM_OUT,OUT_ON/OFF_STS,AUX_PS_GOOD,CV_STS,CC_STS,CP_STS,UVL_STS,LVL_STS,SOCL,SICL,SOPL,SIPL,USER1,USER2,FAN_STS,EMG_IN,READY,LAN _STSの23種の信号を5点の汎用ポートに割り当てることが可能。
絶縁・耐圧　　　 絶縁　　 DC1000Vメガーにて、20MΩ以上
1次ー2次、1次ーFG、2次ーFG
耐圧　　 1次ー2次　AC3.0kV 1分間
1次ーFG　AC1.5kV 1分間
2次ーFG　DC3.0kV 1分間
対接地電圧　　 ピーク電圧にて±1650V 以内
出力ー接地間
漏洩電流　　 20mArms 以下
冷却 冷却方法　　 ファンモータによる強制空冷（ファンコントロール機能付き）
動作環境　　　　　　 周囲温度 動作　 0℃ ー 40℃
保存　 0℃ ー 60℃
湿度 動作　 20％ ー 85%（結露なきこと）
保存　 20％ ー 85%（結露なきこと）
環境条件　　 屋内使用、設置カテゴリⅡ
高度（標高）　　 海抜1000m以下で動作
その他　　 凍結、結露、腐食性ガスのないこと
寸法・質量　 外形寸法〈※18〉　　 750mm（W）×1755mm（H）×956mm（D）
質量　　 600㎏以下
配線端子仕様　　 入力端子　　 端子台（M10ボルトナット）
出力端子　　 銅バー（M12ボルトナット）
安全アース　　 銅バー（M10ボルトナット）

注1：上記内容につきましては予告なく変更させていただくことがあります。
※1：定格出力電力、定格出力電流のとき
※2：AC420V 入力、定格出力電力、定格出力電流のとき
※3：AC420V 入力、定格出力電圧、定格出力電力および定格出力電流、定格出力電力のとき
※4：入力電源ブレーカをオンした直後（約1ms間）に、内部EMCフィルタ回路のコンデンサに流れる充電電流成分は除く
※5：出力電圧設定＋20Vから適用、出力開放にて（周囲温度 23℃±5℃）
※6：出力電圧設定＋40Vから適用、出力開放にて（周囲温度23℃±5℃）
※7：定格負荷電流の0-100％の変動に対して、センシングポイントにて測定（静的負荷変動）
※8：入力電圧の±10％の変動に対して（静的入力変動）
※9：測定周波数帯域 20Hz - 1MHz（抵抗負荷）
※10：測定周波数帯域 20Hz - 20MHz（抵抗負荷）
※11：出力電圧＋20Vから適用（周囲温度23℃±5℃）
※12：出力電圧＋40Vから適用（周囲温度23℃±5℃）
※13：定格出力電流にて、出力電圧を＋40V ー 定格電圧まで変化させた場合の電流変動値（静的負荷変動）
※14：測定周波数帯域 20Hz ー 1MHz
※15：測定周波数帯域 20Hz ー 1MHz
※16：周囲温度23℃±5℃にて単体動作時
※17：オプション LinkAnyArts-SC2によって登録が可能
※18：突起物含まず
※19：自出力端子をセンシングしたうえで測定
※20：オプション LinkAnyArts-SC2にて設定時の設定下限、分解能は0.1秒となる
※21：オプション LinkAnyArts-SC2のEXTERNAL設定時間精度はWindows、パソコンスペックにより±30msのバラつきが発生する
※22：直列接続2台と組み合わせた場合、並列接続の最大接続台数は10台となります。
※23：充放電電源で利用の際は無効
