LinkAnyArts-BT

電池模擬ソフトウェア

リチウムイオン電池などの二次電池の特性を電池模擬運転機能により再現。

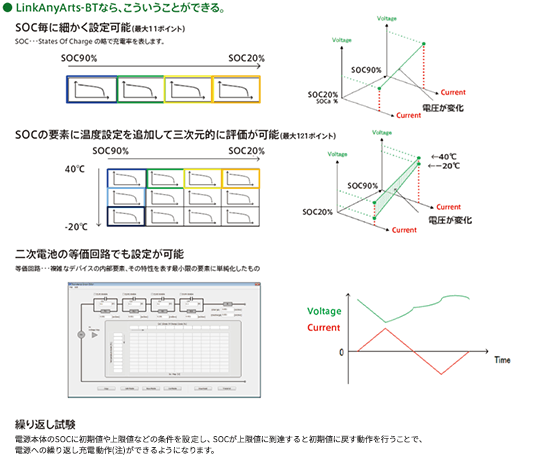

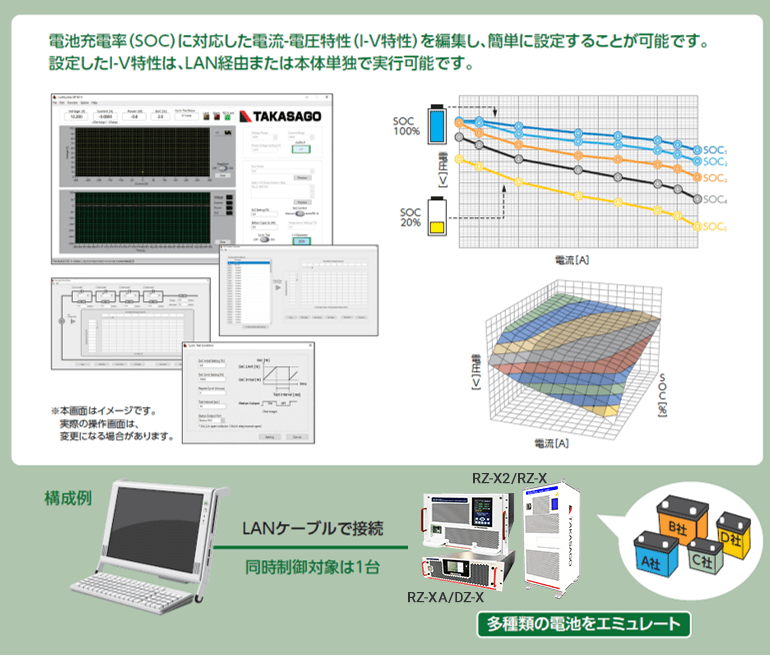

電池充電率(SOC)に対応した電流-電圧特性(I-V特性)を編集し、簡単に設定することが可能です。
設定したI-V特性は、LAN経由または本体単独で実行可能です。

特長

  • I-V特性エディタから簡単に特性データが作成できます。CSVファイルから実測特性のインポートも可能です。
  • 設定されていないSOCの特性を自動補間し、模擬運転が可能です。
  • リアルタイムモニタにて、電池模擬運転の実行状況がわかります。

アプリケーション例

  • 充電器の充電試験
  • インバータの評価試験
  • バッテリの模擬

仕様



機能 品名 LinkAnyArts-BT
形名 LA-3289
希望小売価格(円・税抜) 242,000
対応機種 双方向電源　RZ-X2-10K, RZ-X2-100K, RZ-X-10000, RZ-X-100K, RZ-XA 直流電源 DZ-X(注)
インターフェース LAN
制御 定値制御 出力設定 電圧
ビューア リアルタイムビューア 電圧 / 電流 / 電力 SOC 計測値波形表示
更新周期0.5秒間隔
計測データ保存 計測データ(0.1秒周期～)
その他機能 制限・保護機能設定
直列・並列接続対応
―
―
動作環境 Microsoft Windows 7 (32bit/64bit)、Microsoft Windows 8.1(32bit/64bit)、
Microsoft Windows 10 (32bit/64bit)
ライセンス方式 USBドングル ※1

※1：USBドングルが故障した場合は、有償で交換いたします。詳細は、購入した販売店もしくは弊社へお問い合わせください。
USBドングルを紛失した場合は、理由の如何を問わず、再発行できません。本ソフトウェアの再購入が必要です。
注：DZ-Xは直流電源（双方向電源ではない）のため、電池の放電動作を模擬するのみで、二次電池にある充電動作はできません。
