KX-S電源とシリアルポートを装備したパソコン

Ｑ1KX-S電源とパソコンの接続ケーブルは？

を接続する場合、市販シリアル・インターリンクケーブルまたは全結リバースケーブル(D-sub9pinメス←→D-sub9pinメス）を使用してください。 なお結線は、下記のようになっているか確認してください。
● KX-S電源と接続するには、以下に示す結線である必要があります。

信号 PinNo. KXでの用途 名称 DCD CD 1 <未使用> キャリア検出 RxD (RX) RD 2 入力 受信データ TxD (TX) SD 3 出力 送信データ DTR ER 4 出力 データ端末レディ GND SG 5 シグナルグランド グランド DSR DR 6 <未使用> データセットレディ RTS RS 7 出力 送信リクエスト CTS CS 8 入力 送信可 RI CI 9 <未使用> 被呼表示 ー フレーム   シールド

パソコン・シーケンサー側のホストなどからCTS信号をONを受けることにより通信が可能となりRTS,DTRをONにして返します。
※ 一般的なクロスケーブルの中には、CTS,RTS,DTR信号線が未接続やセルフ折り返しのもあります。KX-SではCTS,RTS,DTR信号線を通信を行う上で必要不可欠なものです。 ※ D-Sub25Pin－D-Sub9Pinケーブルの場合も、CTS,RTS,DTR信号線が未接続やセルフ折り返しの場合があるため、対応したクロスケーブルを使用して下さい。 弊社で動作確認済み他社ケーブルは、・サンワサプライ株式会社　KR-LKシリーズおよび・エレコム株式会社　C232R-9シリーズが上記結線になっており正しく通信することを確認しています。

Ｑ2パソコンにRS-232Cが無くUSBしかない？

弊社で動作確認済み他社製USB-232C変換器は、株式会社バッファロー（BUFFALO INC.）BSUSRC0610BSが
KX-Sと正しく通信することを確認しています。

Ｑ3LANで遠隔監視制御する方法は？

弊社製で、汎用PIO(リレー接点出力２回路、フォトカプラ入力２回路)付 LANインターフェイスコンバータ TC-L2S (詳細はこちら)を別売でご用意しています。

Ｑ4KX-SとパソコンのRS-232C通信設定は

通信に使用するターミナルソフト（HyperTermなど）のビットレート設定、パリティ設定がKX電源の内部設定と等しいかどうか、また、KX側のアドレスを正しく指定しているかどうかご確認ください。 【フロントパネルの操作で簡単に工場出荷設定に戻すことができます。詳しくはマニュアルを参照ください。】

・背面TERMINATION SW は、１：１接続時は、ＯＮにしておいてください。

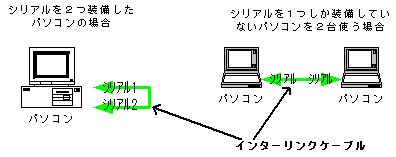

ケーブルが上記結線のクロスケーブルであり、かつビットレートとパリティの設定が正しく行われていれば、KXアドレス指定コマンド『A』にて、『A1』（デフォルト設定の場合）を送信すると、REMOTE　LEDが点灯し通信が確立します。（※PC側のCOMポートが正常に動作していることが前提です。） ※パソコン内蔵シリアル通信ポートが正しく動作しているか確認する方法は、ディスクトップ等でシリアルポートが２つ付いている場合ｃｏｍ１←→ｃｏｍ２間をインターリンクで接続しTera Term/hyperTermなどのシリアル接続対応のターミナルエミュレーター等を２つ起動し各ポートにダイレクト設定して通信するか確認する。シリアルポート１つの場合２台のパソコンで動作確認できます。

Ｑ5KX-Sと通信しない(1:1接続)　　

以下の点を確認してください。

確認項目 1 パソコンのシリアルケーブルは、指定結線のインターリンクケーブルですか。 2 KX-S背面TERMINATION設定スイッチは、ＯＮ設定されていますか。 3 KX-Sのアドレスは間違っていませんか。 4 ＰＣと、KX-Sの通信設定は、同じに設定されていますか。 5 デリミタ（終端文字）ＣＲ＋ＬＦ(0d h + 0a h)をコマンド文字列最後に付加していますか。

Ｑ6KX-Sと通信しない(1:n接続：複数接続)

以下の点を確認してください。

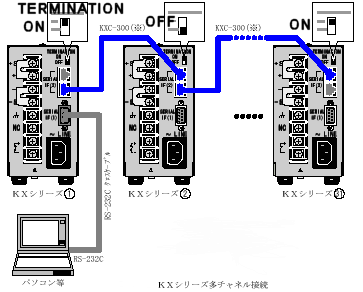

確認項目 1 パソコンのシリアルケーブルは、指定結線のインターリンクケーブルですか。 2 KX-S間接続ケーブルは、当社指定のマルチ接続ケーブルで確実に接続されていますか。 3 KX-S間接続ケーブルでカスケード接続された両端末のKX-Sの背面TERMINATION設定スイッチは、ＯＮに、その間のKX-SはＯＦＦにしてありますか。 4 背面TERMINATION設定スイッチが、ＯＮに設定されKX-Sにシリアルケーブルを接続してありますか。 5 各KX-Sアドレス設定が重複していませんか。 6 ＰＣと、各KX-Sの通信設定は、同じに設定されていますか。 7 カスケード台数が３１台を越えていませんか 8 デリミタ（終端文字）ＣＲ＋ＬＦ(0d h + 0a h)をコマンド文字列最後に付加していますか。

Ｑ7シリアルケーブルは延長していいか？

ケーブルの長さは、市販ケーブルメーカの物を使用してください。延長に使用されるシリアルケーブルは、RS-232Cと電気的に互換性がありCTS,RTS,DTR信号線も接続されしっかりシールドされた全結線タイプのケーブルを使用してください。 ケーブル長最大１５ｍまで可能ですがRS-232Cの信号は非平衡型でグランドレベルの影響を受けやすい方式のため、ノイズに弱いのでできるだけ短く最短で結線してください。

Ｑ8KX-S間通信ケーブルは、代用品でいいか？

KX-Sに装備されているマルチ接続のコネクターは専用のオプション品のマルチ接続ケーブルT485-**Mをかならす使用してください。

注意

市販のRJ45を使用したLANケーブルなどを代用すると形状は同じですがペア構成が異なり電気的に不安定になるのでノイズに弱く誤動作の原因になります。応急で自作される場合は、3,4ペア・5,6ペアのストレートにしてください。

Ｑ9KX-Sの最大接続（ブランチ）台数は？

31台までです。

Ｑ10パソコンでコントロールできるソフト

簡単にプログラム制御、定置制御が行える専用ソフトLinkAnyArts-SC KX用がオプションであります。

Ｑ11サンプルソフトはありますか？

VBA/VB用のサンプルソースコードが無料でダウンロードできます。

注意

サンプルソースコードはサポート対象外です。

Ｑ12シリアル通信からのコマンド送信間隔は？

１：１接続でも１：ｎ接続でもコマンド送信間隔はおよそ100msec以上程度は開けてください。レスポンスがあるコマンドの場合はレスポンス受信するまで次のコマンドを送付しないようにしてください。

Ｑ13複数アドレスに連続的にコマンドできない

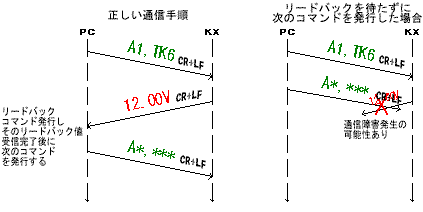

リードバックコマンドを発行した場合、リードバック値を完全に受信し終わるまで、次のコマンドを送信出来ません。

Ｑ14OVPアラームなどがつく

定格よりも低い値を設定しているのにもかかわらず出力するとOVPやOCPアラームになる場合、OVP/OCP設定を確認して使用する電圧や電流よりも大きく設定してくださ。また工場出荷設定で最大に戻すことができます。

注意

正しく設定されているにも関わらずアラームが出る場合は、故障の可能性がありますのでサービスセンターにご連絡ください。

その他その他電源に関する動作

１：１接続でもアドレス指定コマンドは省略できないのでしょうか

一対一接続でも最初1回はアドレス設定(デフォルトアドレス１の場合 A1となります)を行う必要があります。

注意

シンク電流低減モードでも完全に逆流がなくなるわけではありませんので逆流防止用ダイオードをいれてください。
