KX-Sシリーズ

ズーム機能搭載で、定格電力内で出力電圧に応じ出力容量が無駄なく可変します。

KX-Sシリーズ
  • 電圧：0～40V／0～V60／0～160V
  • 電力：100W/210W
特長
1. ズーム機能搭載 2. 電源単独で簡単なシーケンス動作が可能
3. RS-232C/RS-485通信機能標準搭載 4. フルデジタル制御、４桁設定、４桁計測
5. RS-485用ターミネーター内蔵で簡単マルチ接続対応 6. 外部接点による出力OＮ/OFF制御
7. 任意に可変可能な過電圧保護・過電流保護搭載 8. リモートセンシングは断線時の電圧上昇は、0.5V以内
9. KX-Sｰ100ｰL/Hはファンレス仕様で動作音がほとんどありません。
メイン機能
  • ズーム
  • 通信
  • シンク
  • スイッチングレギュレータ
  • シーケンス
  • SC2



用途に合わせた3タイプ

仕様一覧

KXシリーズの仕様をご確認いただけます。

製品呼称の見方高砂の製品は仕様が一目でわかる製品呼称となっています。

①製品シリーズ名 KX-Sシリーズ
②定格出力電力
(例) 100：100W / 210：210W
②③定格出力電圧
(例) 100-L:0-40V 　（ズームテクノロジ搭載で10V～40Vの範囲で連続フルパワー出力可）
  100-H:0-160V　（ズームテクノロジ搭載で40V～160Vの範囲で連続フルパワー出力可）
  210-H:0-60V　（ズームテクノロジ搭載で15V～60Vの範囲で連続フルパワー出力可）
④入力電源
なし：AC100V（AC100V用ケーブル　プラグ付き）

◆工場オプション
W:AC200V(AC200V用ケーブル プラグ付き)　※本ケーブルはW-0914を添付
K:AC200V(AC200V用ケーブル プラグなし)

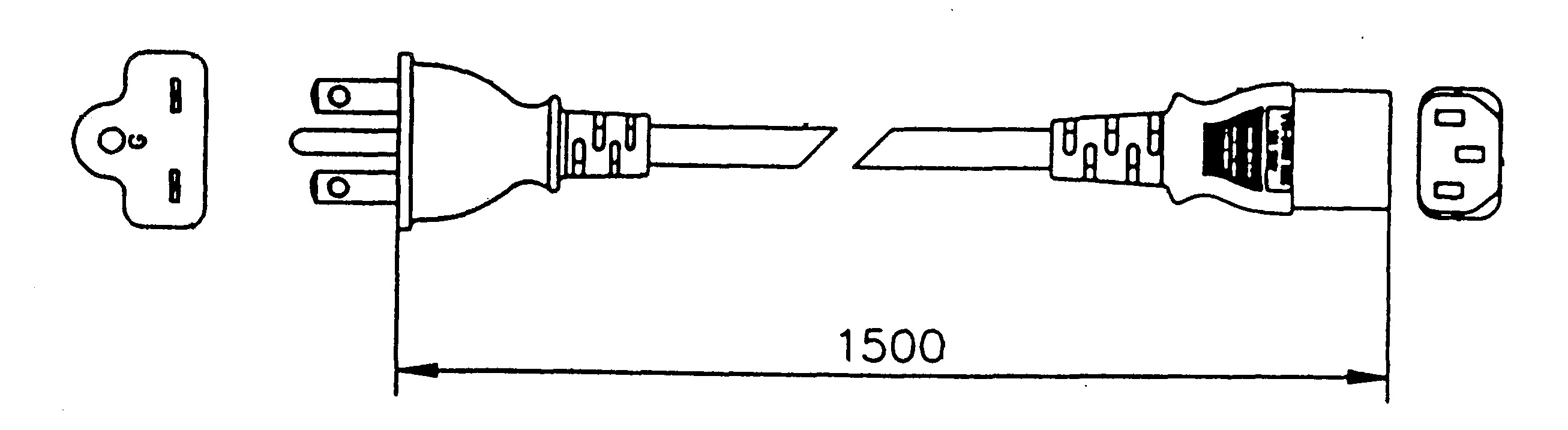

ご参考：AC200V用ケーブル プラグ付き（W-0914）
入力電源オプション指定「W」にした場合の添付ケーブル
外部制御

  • 外部信号による出力ON/OFF制御（小信号接点等）
通信方式
RS-232 + RS485（マルチポート付)

仕様・形名 KX-S-100-L KX-S-100-H KX-S-210-L
希望小売価格（円・税抜） 106,000 106,000 146,000
出力仕様 出力電圧 0～40V 0～160V 0～60V
出力電流 0～10A 0～2.5A 0～14A
定格出力電力 100W 210W
出力範囲 KX-100Lズーム範囲 KX-100Hズーム範囲 KX-210Lズーム範囲
出力端子 前面出力端子 φ6mm圧着端子が接続できます。
（フロントと背面は電気的に接続されています。）
背面出力端子 端子台　（M4ビス） バー端子　（M5ビス）
定電圧特性
(CV)		 設定分解能 10mV 40mV 20mV
ロードレギュレーション（※2） 0.02%+5mV以下 0.01%+10mV以下 0.02%+5mV以下
ラインレギュレーション（※3） 0.01%+5mV以下 0.01%+8mV以下 0.01%+5mV以下
リップル（実効値）（※4） 5mVrms 12mVrms 5mVrms
ノイズ(P-P値)(TYP)（※5） 50mVp-p 40mVp-p 50mVp-p
温度係数（代表値） ±100ppm/℃
過渡回復時間（※6） 2ms
プログラミング時間 （※7） 立上がり 50ms 200ms 50ms
立下がり 50ms:全負荷時／500ms:無負荷時 500ms:全負荷時／3s:無負荷時 150ms:全負荷時／500ms:無負荷時
最大吸い込み電流 (OFF設定可) 約0.25A 約0.1A 約0.7A
定電流特性
(CC)		 設定分解能 10mA 1mA 10mA
ロードレギュレーション（※7） 0.05%+10mA以下 0.01%+3mA以下 0.05%+10mA以下
ラインレギュレーション（※3） 0.05%+10mA以下 0.01%+3mA以下 0.05%+10mA以下
リップル（実効値）（※4） 10mArms 2.5mArms 14mArms
温度係数（代表値） ±500ppm/℃ ±200ppm/℃
測定・表示 電圧計 最大表示 40.95V 163.8V 61.24V
確度（23℃±5℃） 0.5%±5digit 0.2%±2digit 0.5%±5digit
電流計 最大表示 10.23A 2.55A 14.33A
確度（23℃±5℃） 1.5%±5digit 1.5%±3digit 1.5%±3digit
保護装置 OVP
(過電圧保護回路）		 設定範囲 2.00～44.00V 2.00～176.0V 3.00～66.0V
プリセット確度 0.5%±100mV 0.3%±40mV 0.5%±50mV
動作 出力OFF、スイッチング停止、ディレイ時間 2msec
OCP
（過電流保護回路）		 設定範囲 1.00～11.00A 0.200～2.750A 0.70～15.40A
プリセット確度 3.0%±50mA 3.0%±20mA 1.5%±30mA
動作 出力OFF、スイッチング停止、ディレイ時間 100msec
過電力保護回路 最大出力電力の約102％にて動作し、出力電圧、出力電流を 制限する 過電力状態が１０秒間継続するとOUTPUTを「OFF」にします ＊出力電力が115%以上のときは、２秒以内にOUTPUTを 「OFF」にします
過温度保護回路 放熱部の温度が85℃(KX-210L:90℃)を超えるとスイッチングを停止
過大入力電流保護 ヒューズ5A ヒューズ8A
入力仕様 動作電源 AC90V～125V　単相　45Hz～65Hz (工場オプションで180～250V可能)
入力端子形状 インレットコネクタ
入力電流 　 (※1） 約2.8A 約5.5A
力率 0.5以上
電力効率 　 (※1） 70%以上
リモートセンシング ・負荷までの導線による電圧降下を、片道1Vまで補償可能。
・センシングラインの断線による、出力電圧の上昇は0.5V以内に制限される。
通信機能
シリアル通信		 機能 RS-232C、RS-485により出力電圧・電流・保護レベルの設定と計測、アラーム、ステータス、各種設定状態の読み出
マルチ接続機能 RS-232C/RS-485変換機能と終端機能を内蔵しているので、31台までのマルチ接続制御が可能（別売のマルチ接続ケーブルが必要）※パソコンやＰＬＣ（シーケンサー）などのシリアルポート１つで（通信アダプタ不要）最大３１台まで監視・制御できます。
サンプルソフト ソフトウェア開発者向け通信(RS-232C)サンプルソースはこちら
シリアルポート設定 ボーレート:2,400bps/*9,600bps/38,400bps パリティ:*NON/ODD/EVEN (*は工場出荷時設定) [8bit/Stop:1bit固定]
RS-232C接続ケーブル仕様 インターリンククロスケーブル　KXはフロー制御を行いませんがRTS/CTS信号を使用します。
動作確認済み他社ケーブル ・サンワサプライ株式会社　KR-LKシリーズ        ・エレコム株式会社　C232R-9シリーズ
外部 接点
インターフェイス		 外部接点による
出力ON/OFF制御		 小信号用接点、またはフォトカプラにより可能
（KX-S-100はM4ねじ止め端子台 KX-S-210-Lは電線直挿しコネクター)
その他の機能 設定記憶機能 内蔵の不揮発性メモリーにより各種設定値を記憶します。意図しない設定の可能性がある場合、電源ON/OFFでの再通電時でも前回値を保持していますのでご注意ください。初期状態（工場出荷設定）にするには取扱説明書を参照ください。
メモリー機能 3組までの出力電圧・電流の組み合わせを書き込み、読み出しが可能
動作電源通電時の出力状態設定 POWER ON スイッチ投入時や入力電源通電時のOUTPUT ON/OFF状態を設定できます。（自動OUTPUT ON機能）
キーロック機能 前面のキーロックキーとOUTPUTキー以外の操作をロックします。不用意に触れて設定が変わるのを防止します。
シンク機能OFF(sink off) OUTPUT OFF時や電圧を下げる場合に機能する吸い込み電流(シンク機能)をOFFにできます。(OFFでも多少流れます)
絶縁(絶縁抵抗測定は、DC500Vメガーにて） 入力－出力、入力－シャーシ、出力－シャーシ各間は絶縁されています。（20MΩ以上）
・出力部はフローティング状態なので接地が必要な場合は負荷側で接続してください。
冷却方式 自然空冷 （ラック組込み時は別売 FANユニットが必要です。） ファンモータによる強制空冷
動作環境 温度 0℃～４0℃ 湿度 20%～80%（凍結、結露、腐食性ガスのないこと）
外形寸法W×H×D（mm）　 突起物含まず（ ）内は出力端子カバー等を含む最大寸法 71×130（138）×300（337） 85×130（146）× 324(386)
質量 (約) 3kg 3.6kg
〈※1〉 AC100V入力、最大出力電力時のとき 〈※2〉 負荷電流の0～100％に対してセンシングポイントにて測定 〈 ※3〉 入力電圧の±10％の変動に対して 〈 ※4〉 20Hz～1MHzにて 〈 ※5〉 20Hz～20MHzのオシロスコープにて 〈 ※6〉 負荷電流の50％～100％の急変に対して、最大出力電圧が0.1％以内に回復する時間 〈 ※7〉 最大出力電流にて、負荷抵抗を0～定格値間で変化させた場合
