環境技術で電力の地産地消を実現 電源機器

ZXシリーズ

ズーム機能搭載で、定格電力内で出力電圧に応じ出力容量が無駄なく可変します。

2017年3月販売終了(後継機種はZX-S)

ZXシリーズ
  • 電圧：0～80V／0～320V／0～640V
  • 電流：400W/800W/1600W
特長
1.フルスペックズーム出力 2. 全機種出力ON時のラッシュ電流抑制機能標準搭載
3.フルデジタル制御、４桁設定、４桁計測 4.全機種シリアル通信又LANを標準装備
5.操作性・特性とも強化された並列運転機能 6.内部抵抗可変機能で模擬電池としても（A付型番）
7.外部アナログ制御、アナログモニタ（A付型番） 8.環境に配慮した鉛フリー設計
関連アプリケーション


ZXシリーズ専用オプションで活用の幅が広がります。

接続ケーブルや並列運転ケーブルなど、ZXシリーズに接続することで活用の幅が広がるオプション製品のご紹介です。

品名 外観 旧形名 新形名 仕様
マルチ接続ケーブル マルチ接続用ケーブル KXC-300 T485-0R3M 長さ 約300mm
KXC-600 T485-0R6M 長さ 約600mm
- T485-01M 長さ 約1m
- T485-02M 長さ 約2m
並列運転ケーブル マルチ接続用ケーブル - ZXP-0R2M 長さ 約200mm
- ZXP-0R3M 長さ 約300mm
ZXC-600 ZXP-0R6M 長さ 約600mm
ラックマウントホルダ 　下図参照 RH-ZX RHZF-J JIS規格
RH-ZXI RHZF-E EIA規格
ブランクパネル 　下図参照 RB-ZX RB-ZX 幅107mm
前面出力端子 　下図参照 ZX-OP01 ZXT-L ZX-400L/LA用
【※１】取付けは、お客様側で行ってください。弊社で取付けの場合は別途費用が必要です。
      前面端子取付け費用 ※１
ZX出力ON/OFF
ケーブル		 マルチ接続用ケーブル - ZXS-05M 長さ約5m
※外部コントロール端子が無いA無型番のZX-L/ M/Hタイプ用です。A付き型番は専用端子が付属します。
入力200Vコード   - W-0914 ZX-400、ZX800用
ZX-1600用入力電源
ケーブル
※通常時、3m品が添付
されています。		   - ZX1600L-W03M 長さ 約3m(RoHS)
- ZX1600L-W10M 長さ 約10m
- ZX1600L-W10M 長さ 約10m(RoHS)
RS-485接続ケーブル
( RJ-485
D-SUBケーブル)
[詳細はこちら]		 マルチ接続用ケーブル - T485/DSUB-0R3M 長さ 約300mm
- T485/DSUB-0R6M 長さ 約600mm
- T485/DSUB-01M 長さ 約1m
防湿コーティング   - 型名の末尾にCL 出力容量 400W用
出力容量 800W用
出力容量 1600W用
防湿コーティング・防塵フィルタ・高速ファンモーター変更   - 型名の末尾にCH 出力容量 400W用
出力容量 800W用
出力容量 1600W用
シャットダウン ｂ接点変更   - 型名の末尾に S Ａ型番のみ対応
コントロールソフトウエア     LinkAnyArts-SC LA-2933 詳しくはこちら
VB VB.NET用サンプルソフト     詳しくはこちら
NI社 LabVIEW ドライバーソフト
逆流防止用ダイオードボックス     75A ２回路
100A ２回路
150A ２回路
200A ２回路
400A 1回路
汎用PIO付きLANアダプター     TC-L2S
和文取説（冊子タイプ）
※ 弊社ＨＰで電子取説（PDF形式 抜粋版）は無料でダウンロード		   - DOC-ZX/L-J
DOC-ZX/M-J
DOC-ZX/H-J		 （Lタイプ）
（Mタイプ）
（Hタイプ）
英文取説（冊子タイプ）   - DOC-ZX/L-E
DOC-ZX/H-E		 （Lタイプ）
（Hタイプ）

※ZX-Mタイプ英文取説は、ご相談ください。

ラックマウントホルダー外形図 JIS版(RHZF-J) EIA版(RHZF-E)

ZX用ラックマウントホルダ

ZX-1600は1台、ZX-800は2台まで、ZX-400は４台まで実装可能です。ZX-800を1台とZX400を2台と混在も可能です。このラックマウントにＺＸを保持するネジ穴がありますのでそれで固定します。別途ガイドレール等追加しなくても保持できます。

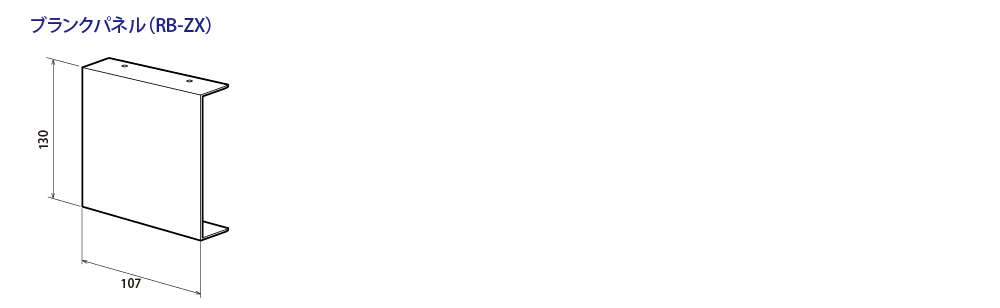

ブランクパネル外形図 (RB-ZX)

ブランクパネル

ラックマウントホルダRHZFに実装した場合でZX-800が一台またはZX-400が3台未満の場合で隙間が気になる場合に使用するブランクパネルです。幅はZX-400の1台分の幅107mmなので必要な枚数を実装します。

前面出力端子外形図 (ZXT-L)

前面出力端子

ZX-400Lタイプ(出力電圧0-80V 400W)専用の前面出力端子です。背面出力端子からケーブルで下を通して前面端子に通電します。ZX-400L/ZX-400LN/ZX-400LA/ZX-400LAN以外には実装できません。また取付けはお客様側で行ってください。弊社での取付けは別途費用が必要です。前面端子は大電流対応(max 40A)で安全上バナナジャック（バナナ端子）に対応していませんので許容電流に注意して圧着端子とケーブルなどでしっかり接続してください。下駄をはかせる構造でラックマウントホルダーには対応していません。
