HV-Xシリーズ

高電圧電源に安心・親切・簡単を実現。

HVモデルXシリーズ
  • 電圧：0～1500V／0～3000V
  • 電力：300W
特長
1.外部トリップ、ステータス出力、任意設定可能な保護機能など安全機能の充実 2. 外部アナログ制御、アナログモニタ
3.出力ON時のラッシュ電流抑制機能搭載 4.スロースタートなどスルーレート可変機能搭載で立ち上がり、立下りを可変可能
5.LANを標準装備 6.NI社のLabVIEWや弊社制御ソフトにも対応
7.フルデジタル制御、４桁設定、４桁計測 8.操作性・特性とも強化された並列運転機能

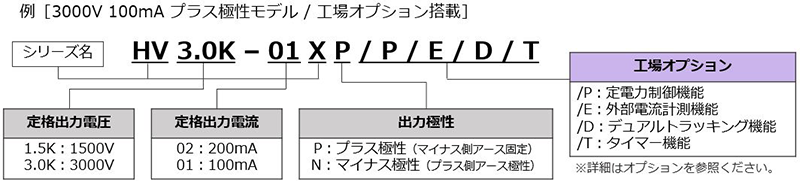

製品呼称

仕様一覧

仕様・形名 HV1.5K-02XP
(+1.5kV)		 HV3.0K-01XP
(+3kV)
HV1.5K-02XN
(-1.5kV)		 HV3.0K-01XN
(-3kV)
希望小売価格 （円・税抜） 515,000
出力仕様 定格出力電圧 1500V 3000V
定格出力電流 200mA 100mA
定格出力電力 300W
出力コネクタとケーブル 出力コネクタは、高電圧安全規格に対応した専用コネクタで、高圧ケーブルとともにオプションで準備しております。
定電圧特性
(CV)		 設定範囲　 (カッコ内は設定分解能) 　0V～1575V
(設定分解能1V)		 0V～3150V
(設定分解能1V)
設定確度（※1） (設定値の±0.3%)±1V以下
ロードレギュレーション ±(0.01%+定格出力電圧の0.01%)
ラインレギュレーション ±（0.01%+定格出力電圧の0.003%)
リップル（実効値） 定格電圧の0.05%以下
ノイズ(P-P値)(TYP) 定格出力電圧の0.1%以下
定電流特性
(CC)		 設定範囲　 (カッコ内は設定分解能) 0.0mA～210.0mA(0.1mA) 0.0mA～105.0mA(0.1mA)
設定確度 設定値の±（0.5%+0.1mA）
ロードレギュレーション ±（0.05%+0.1mA)以下
ラインレギュレーション ±（0.05%+0.1mA)以下
保護装置 OVP
(過電圧保護回路）		 設定範囲 約10~110%の範囲で任意設定可
動作 出力OFF，スイッチング停止
OCP
（過電流保護回路）		 設定範囲 約10~110%の範囲で任意設定可
動作 出力OFF，スイッチング停止
過温度保護回路 ・ファンモータ停止などにより放熱部の温度が規定値を超えると スイッチングを停止し、出力ＯＦＦ、アラーム表示をおこなう。 ・突入防止抵抗に内蔵された温度ヒューズ溶断する。
仕様・形名 HV1.5K-02XP
(+1.5kV)		 HV3.0K-01XP
(+3kV)
HV1.5K-02XN
(－1.5kV)		 HV3.0K-01XN
(－3kV)
入力仕様 動作電源 AC85V～250V　単相　45Hz～65Hz
入力端子形状 インレットコネクタ
入力力率（※12） 0.99以上
電力効率（※13） 75%
通信機能
（絶縁型）		 LAN通信 LANポート標準装備
外部
接点・アナログ
インターフェイス		 外部接点による
出力ON/OFF制御		 小信号用接点、またはフォトカプラにより可能
外部電圧による出力電圧・電流制御　(0-10V) ◯
出力電圧・電流アナログモニター出力　(0-10V) ◯
ステータス出力
(フォトカプラ)		 (CV)定電圧モード動作 ◯
(CC)定電流モード動作 ◯
内部電源電圧正常 ◯
アラーム出力
(フォトカプラ)		 OVP,OCP等の軽微な異常 ◯
アラームの何れかが発生 ◯
緊急停止信号　（小信号接点等）
外部のスイッチ、メーターリレーやセンサーなどのオープンコレクター出力等で緊急停止できます。		 ◯
スイッチング停止
その他の機能 ラッシュ電流抑制機能 負荷の種類に応じて選択可能(CC優先モード)
スルーレート可変機能 機能 スロースタート・スローストップなどをCV、CCの立ち上がり・立ち下がりのスルーレートを独立して可変可能
CV 1V/s～3000V/s 1V/s～6000V/s
CC 【単体動作時】 0.1mA/s～400mA/s 0.1mA/s～200mA/s
メモリー機能 3組までの出力電圧・電流の組み合わせを書き込み、読み出しが可能
出力ON/OFFモード変更機 フロントパネルのON／OFFスイッチを使用せず電源投入で出力が立ち上がるように設定可
並列運転 最大並列台数 ・同一機種を最大10台まで 、ワンコントロール可能　(別売並列運転ケーブルが必要）
並列台数自動認識 ・並列台数自動認識機能で並列運転に関するパラメータ設定などが不要です。　
(別売並列運転ケーブルが必要）
一括設定 並列接続された各電源の電圧や電流値等は、マスター機で一括設定・表示できます。電流値などは並列状態の総和で設定・計測表示できます。
設定値（CC/CV等）のほか計測情報（電圧・合計電流・合計電力、アラーム等）などはマスター機側に集約されます。（別売の並列運転ケーブルが必要）
一括表示
外形寸法（突起物含まず） 430mm（W）×44mm（H）×500mm（D）
質量 (約) 8.7kg
仕様・形名 HV1.5K-02XP
(+1.5kV)		 HV3.0K-01XP
(+3kV)
HV1.5K-02XN
(－1.5kV)		 HV3.0K-01XN
(－3kV)
仕様・形名 ZX-400M
ZX-400MN		 ZX-400MA
ZX-400MAN		 ZX-800M
ZX-800MN		 ZX-800MA
ZX-800MAN		 ZX-1600M
ZX-1600MN		 ZX-1600MA
ZX-1600MAN
名称・形式 高砂製作所　ZXシリーズ・可変CV/CC方式　直流電源装置(ズームテクノロジ搭載)
希望販売価格
（円・税抜）		 RS-232C対応版 （N無し型番) ￥140,000
ZX-400M		 ￥160,000
ZX-400MA		 ￥240,000
ZX-800M		 ￥260,000
ZX-800MA		 ￥430,000
ZX-1600M		 ￥450,000
ZX-1600MA
LAN対応版 （型番の最後にNが付きます) ￥150,000
ZX-400MN		 ￥170,000
ZX-400MAN		 ￥250,000
ZX-800MN		 ￥270,000
ZX-800MAN		 ￥440,000
ZX-1600MN		 ￥460,000
ZX-1600MAN
出力仕様 定格出力電圧 320V
定格出力電流 5A 10A 20A
定格出力電力 400W 800W 1600W
出力範囲 80V～640Vの間はMAX400Wまで連続出力可能 80V～640Vの間はMAX800Wまで連続出力可能 80V～640Vの間はMAX1600Wまで連続出力可能
出力端子形状 バー端子　（Ｍ５ビス）
定電圧特性
(CV)		 設定範囲　 (カッコ内は設定分解能) 0.0V～336.0V　(設定分解能100mV)
設定確度（※1） 設定値の±（0.1%＋100mV）
ロードレギュレーション（※2） ±（定格出力電圧の0.01%＋12mV）以下
ラインレギュレーション（※3） ±（定格出力電圧の0.01%＋8mV）以下
リップル（実効値）（※4） 15mV 18mV 20mV
ノイズ(P-P値)(TYP)（※5） 100mV 150mV 150mV
温度係数（代表値） ±100ppm/℃
過渡回復時間（※6） 1ms
プログラミング時間
（※7）		 立上がり 70ms±20%（全負荷時）／70ms±20%（無負荷時）
立下がり 80ms±30%（全負荷時）／600ms±30%（無負荷時）
最大吸い込み電流 0.05A±0.01A 0.06A±0.02A 0.12A±0.04A
OUTPUT OFF時の残留電圧(TYP) 0mV～40mV
定電流特性
(CC)		 設定範囲　 (カッコ内は設定分解能) 0.000A～5.250A(1mA) 0.00A～10.50A(10mA) 0.00A～21.00A(10mA)
設定確度（※8） 設定値の±(0.5%+5mA) 設定値の±(0.5%+5mA) 設定値の±(0.5%+10mA)
ロードレギュレーション（※9） ±（定格出力電流の0.03%＋3mA）以下
ラインレギュレーション（※3） ±（定格出力電流の0.03%＋2mA）以下
リップル（実効値）（※4） 2.5mA 5mA 10mA
温度係数（代表値） ±100ppm/℃
測定・表示 電圧計 表示 4桁デジタルメータ （最大表示999.9V）
測定確度（※10） 読みの±(0.1%±2digit（200mV）)
温度係数（代表値） ±50ppm/℃
電流計　 表示（※15）　 4桁デジタルメータ
（最大表示9.999A）		 4桁デジタルメータ
（最大表示99.99A）
測定確度（※10,※15） 読みの±(0.5%±4digit（4mA）) 読みの±(0.5%±1digit（10mA）) 読みの±(0.5%±1digit（10mA）)
温度係数（代表値） ±100ppm/℃
電力表示機能あり
（※15）		 4桁デジタルメータ（電圧または電流表示と併用表示）
最大表示:999.9W 最大表示:999.9W 最大表示:9999W
電力表示バーグラフ 6ポイントLEDにより出力電力概略値表示
保護装置 OVP
(過電圧保護回路）		 設定範囲 10V～352V
設定確度 設定値の±(0.2%±5digit(0.5V)) ※10
動作 出力ＯＦＦ，スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可)
OCP
（過電流保護回路)		 設定範囲 0.1A～5.5A 0.2A～11.0A 0.4A～22.0A
設定確度 設定値の±(0.6%±5digit(0.05A)) ※10
動作 出力ＯＦＦ，スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可)
過電力保護回路 出力電力が定格電力を超え、且つ、内部損失電力が規定値を超えた場合、出力電圧、出力電流を制限する。定格内に戻ると自動復帰。
過温度保護回路 ・ファンモータ停止などにより放熱部の温度が85℃（ZX-1600：95℃）を超えると
スイッチングを停止し、出力ＯＦＦ、ｱﾗｰﾑ表示をおこなう。
・突入防止抵抗に内蔵された温度ヒューズが135℃にて溶断する。
過大入力電流保護 ヒューズ10A ヒューズ20A １ユニット20Aヒューズによる保護
仕様・形名 ZX-400M
ZX-400MN		 ZX-400MA
ZX-400MAN		 ZX-800M
ZX-800MN		 ZX-800MA
ZX-800MAN		 ZX-1600M
ZX-1600MN		 ZX-1600MA
ZX-1600MAN
入力仕様 動作電源 AC85V～250V　単相　45Hz～65Hz
入力端子形状 インレットコネクタ M4 ネジ端子
入力電流（※11） AC100V入カ 6A 12.5A 24A
AC200V入力 3A 6A 12A
入力力率（※12） 0.99以上
電力効率（※13） 77%
突入電流（ピーク値） AC100V入力 10A 20A 40A
AC200V入力 20A 40A 80A
AC264V入力 25A 50A 100A
リモートセンシング ・負荷までの導線による電圧降下を、片道1Vまで補償可能。
・センシングラインの断線による、出力電圧の上昇は10mV以内に制限される。
・リモートセンシング時の出力電圧は本機の出力端子にて322Vまで、出力電力は定格内とする。
通信機能
（絶縁型）		 LAN通信　（Ｎ付型番のみ標準装備） N付型番にLANポート標準装備

※ ソフトウェア開発者向け通信(ZX LAN)サンプルソースはこちら
シリアル通信
（Ｎ付型番にはRS-232Cポートがありません）		 ・RS-232C（Ｎ無し型番）、RS-485により出力電圧・電流・保護レベルの設定と計測、アラーム、ステータス、各種設定状態の読み出しが可能
・31台までのマルチ接続制御が可能（マルチ接続ケーブル別売）。※パソコンやＰＬＣ（シーケンサー）などのシリアルポート１つでアダプタ無しで最大３１台まで監視・制御できます。

※ ソフトウェア開発者向け通信(RS-232C)サンプルソースはこちら
外部
接点・アナログ
インターフェイス		 外部接点による
出力ON/OFF制御		 小信号用接点、またはフォトカプラにより可能　（※14 : A無型番は別売ON/OFFケーブルが必要)
△※14 ◯ △※14 ◯ △※14 ◯
外部電圧による出力電圧・電流制御　 (0-10V) ― ◯ ― ◯ ― ◯
外部抵抗による出力電圧・電流制御　 (0-10kΩ) ― ◯ ― ◯ ― ◯
内部抵抗可変　｛Ｉ－Ｖ特性の近似機能｝
（疑似抵抗なので電力損失・発熱は増減しません）		 ― ◯
0.0～64.0Ω		 ― ◯
0.0～32.0Ω		 ― ◯
0.0～16.0Ω
出力電圧・電流アナログモニター出力　 (0-10V) ― ◯ ― ◯ ― ◯
ステータス出力
(フォトカプラ)		 (CV)定電圧モード動作 ― ◯ ― ◯ ―
(CC)定電流モード動作 ― ◯ ― ◯ ―
内部電源電圧正常 ― ◯ ― ◯ ― ◯
アラーム出力
(フォトカプラ)		 OVP,OCP等の軽微な異常 ― ◯ ― ◯ ―
アラームの何れかが発生 ― ◯ ― ◯ ― ◯
緊急停止信号　（小信号接点等）
外部のスイッチ、メーターリレーやセンサーなどのオープンコレクター出力等で緊急停止できます。		 ― ◯
スイッチング停止		 ― ◯
スイッチング停止		 ― ◯
入力遮断
その他の機能 立ち上がりモードの選択 出力の立ち上がりをCV優先またはCC優先に選択が可能
スルーレート可変機能 機能 CVの立ち上がり・立下がり、CCの立ち上がり・立ち下がりのスルーレートを独立して可変可能
CV 1.0V/s～640.0V/s
CC【単体動作時】 0.01A/s～10.00A/s 0.01A/s～20.00A/s 0.01A/s～40.00A/s
メモリー機能 3組までの出力電圧・電流の組み合わせを書き込み、読み出しが可能
シーケンシャルON/OFF機能 マルチ接続ケーブルを接続することにより、ON/OFFシーケンスを設定することが可能（ディレイ時間設定：0.00～99.99s）　（別売のマルチ接続ケーブルが必要）
校正機能 ・電圧設定、電流設定のオフセット・フルスケールのユーザーによる校正が可能
・電圧計測、電流計測のオフセット・フルスケールのユーザーによる校正が可能
並列・直列
運転		 並列運転 最大並列台数 class="tl"・同一機種を最大10台まで 、ワンコントロール可能　(別売並列運転ケーブルが必要）
並列台数自動認識 ・並列台数自動認識機能で並列運転に関するパラメータ設定などが不要です。　
(別売並列運転ケーブルが必要）
一括設定 並列接続された各電源の電圧や電流値等は、マスター機で一括設定・表示できます。電流値などは並列状態の総和で設定・計測表示できます。
設定値（CC/CV等）のほか計測情報（電圧・合計電流・合計電力、アラーム等）などはマスター機側に集約されます。（別売の並列運転ケーブルが必要）
一括表示
直列運転 ― ― ― ― ― ―
絶縁(絶縁抵抗測定は、DC1000Vメガーにて） 入力－出力、入力－シャーシ、出力－シャーシ各間は絶縁されています。（20MΩ以上）
・出力部はフローティング状態なので接地が必要な場合は負荷側で接続してください。
・通信機能部も入出力部などの内部回路とアイソレーション回路で絶縁されています。
耐圧 AC1.5kV・1分間 入力－出力、入力－シャーシ各間
対接地電圧 ピーク電圧値にて、±1000Ｖ以内、出力－接地間（出力電圧を含む）
冷却方式 出力感応形ファンモータによる強制空冷
動作環境 温度 0℃～50℃（40℃以上の場合、1℃あたり2.5%の割合で出力電力のディレーティングが必要）
湿度 20%～80%（凍結、結露、腐食性ガスのないこと）
外形寸法W×H×D（mm） 突起物含まず（ ）内は出力端子カバー等を含む最大寸法 107×130（147）× 405（505） 214.5×130（147）× 405（513) 429.5(436)×130（139）× 405（543)
質量 (約) 5kg 5kg 8kg 8kg 15kg 15kg
ラックマウント 4台実装可能 2台実装可能 1台実装可能
付属品 入力ケーブル AC100V用プラグ付電源コードセット、2P-3P変換アダプター　1.8m
※附属ケーブルはAC125V定格品です。AC200V入力の場合は使用できませんのでお問合せください。		 3芯VCTケーブル5.5(SQ) 3m
その他 ・出力端子カバー
・取扱説明書		 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
 ・出力端子カバー
・取扱説明書
 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
 ・出力端子カバー
・取扱説明書
 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
仕様・形名 ZX-400M
ZX-400MN		 ZX-400MA
ZX-400MAN		 ZX-800M
ZX-800MN		 ZX-800MA
ZX-800MAN		 ZX-1600M
ZX-1600MN		 ZX-1600MA
ZX-1600MAN
仕様・形名 ZX-400H
ZX-400HN		 ZX-400HA
ZX-400HAN		 ZX-800H
ZX-800HN		 ZX-800HA
ZX-800HAN		 ZX-1600H
ZX-1600HN		 ZX-1600HA
ZX-1600HAN
名称・形式 高砂製作所　ZXシリーズ・可変CV/CC方式　直流電源装置(ズームテクノロジ搭載)
希望販売価格
（円・税抜）		 RS-232C対応版 （N無し型番) ￥160,000
ZX-400H		 ￥180,000
ZX-400HA		 ￥275,000
ZX-800H		 ￥295,000
ZX-800HA		 ￥490,000
ZX-1600H		 ￥510,000
ZX-1600HA
LAN対応版 （型番の最後にNが付きます) ￥180,000
ZX-400HN		 ￥200,000
ZX-400HAN		 ￥295,000
ZX-800HN		 ￥315,000
ZX-800HAN		 ￥510,000
ZX-1600HN		 ￥530,000
ZX-1600HAN
出力仕様 定格出力電圧 640V
定格出力電流 5A 10A 20A
定格出力電力 400W 800W 1600W
出力範囲 80V～640Vの間はMAX400Wまで連続出力可能 80V～640Vの間はMAX800Wまで連続出力可能 80V～640Vの間はMAX1600Wまで連続出力可能
出力端子形状 バー端子　（Ｍ５ビス）
定電圧特性
(CV)		 設定範囲　 (カッコ内は設定分解能) 0.0V～672.0V　(設定分解能100mV)
設定確度（※1） 設定値の±（0.1%＋100mV）
ロードレギュレーション（※2） ±（定格出力電圧の0.01%＋24mV）以下
ラインレギュレーション（※3） ±（定格出力電圧の0.01%＋16mV）以下
リップル（実効値）（※4） 20mV
ノイズ(P-P値)(TYP)（※5） 100mV 150mV 150mV
温度係数（代表値） ±100ppm/℃
過渡回復時間（※6） 1ms
プログラミング時間
（※7）		 立上がり 70ms±20%（全負荷時）／70ms±20%（無負荷時）
立下がり 250ms±30%（全負荷時）／1100ms±30%（無負荷時）
最大吸い込み電流 0.05A±0.01A 0.06A±0.02A 0.12A±0.04A
OUTPUT OFF時の残留電圧(TYP) 0mV～40mV
定電流特性
(CC)		 設定範囲　 (カッコ内は設定分解能) 0.000A～5.250A(1mA) 0.00A～10.50A(10mA) 0.00A～21.00A(10mA)
設定確度（※8） 設定値の±(0.5%+5mA) 設定値の±(0.5%+5mA) 設定値の±(0.5%+10mA)
ロードレギュレーション（※9） ±（定格出力電流の0.03%＋3mA）以下
ラインレギュレーション（※3） ±（定格出力電流の0.03%＋2mA）以下
リップル（実効値）（※4） 2.5mA 5mA 10mA
温度係数（代表値） ±100ppm/℃
測定・表示 電圧計 表示 4桁デジタルメータ （最大表示999.9V）
測定確度（※10） 読みの±(0.1%±2digit（200mV）)
温度係数（代表値） ±50ppm/℃
電流計　 表示（※16）　 4桁デジタルメータ
（最大表示9.999A）		 4桁デジタルメータ
（最大表示99.99A）
測定確度（※10,※16） 読みの±(0.5%±4digit（4mA）) 読みの±(0.5%±1digit（10mA）) 読みの±(0.5%±1digit（10mA）)
温度係数（代表値） ±100ppm/℃
電力表示機能あり
（※16）		 4桁デジタルメータ（電圧または電流表示と併用表示）
最大表示:999.9W 最大表示:999.9W 最大表示:9999W
電力表示バーグラフ 6ポイントLEDにより出力電力概略値表示
保護装置 OVP
(過電圧保護回路）		 設定範囲 10V～704V
設定確度 設定値の±(0.2%±5digit(0.5V)) ※10
動作 出力ＯＦＦ，スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可)
OCP
（過電流保護回路)		 設定範囲 設定範囲：0.1A～5.5A 設定範囲：0.2A～11.0A 設定範囲：0.4A～22.0A
設定確度 設定値の±(0.6%±5digit(0.05A)) ※10
動作 出力ＯＦＦ，スイッチング停止、入力スイッチ遮断(ZX-1600のみ選択可)
過電力保護回路 出力電力が定格電力を超え、且つ、内部損失電力が規定値を超えた場合、出力電圧、出力 電流を制限する。定格内に戻ると自動復帰。
過温度保護回路 ・ファンモータ停止などにより放熱部の温度が85℃（ZX-1600H/HA：95℃）を超えると
スイッチングを停止し、出力ＯＦＦ、ｱﾗｰﾑ表示をおこなう。
・突入防止抵抗に内蔵された温度ヒューズが135℃にて溶断する。
過大入力電流保護 ヒューズ10A ヒューズ20A １ユニット20Aヒューズによる保護
仕様・形名 ZX-400H
ZX-400HN		 ZX-400HA
ZX-400HAN		 ZX-800H
ZX-800HN		 ZX-800HA
ZX-800HAN		 ZX-1600H
ZX-1600HN		 ZX-1600HA
ZX-1600HAN
入力仕様 動作電源 AC85V～250V　単相　45Hz～65Hz
入力端子形状 インレットコネクタ M4 ネジ端子
入力電流 （※11） AC100V入カ 6A 12.5A 24A
AC200V入力 3A 6A 12A
入力力率（※12） 0.99以上
電力効率（※13） 74%
突入電流（ピーク値） AC100V入力 10A 20A 40A
AC200V入力 20A 40A 80A
AC264V入力 25A 50A 100A
リモートセンシング ・負荷までの導線による電圧降下を、片道1Vまで補償可能。
・センシングラインの断線による、出力電圧の上昇は10mV以内に制限される。
・リモートセンシング時の出力電圧は本機の出力端子にて642Vまで、出力電力は定格内とする。
通信機能
（絶縁型）		 LAN通信　（Ｎ付型番のみ標準装備） N付型番にLANポート標準装備

※ ソフトウェア開発者向け通信(ZX LAN)サンプルソースはこちら
シリアル通信
（Ｎ付型番にはRS-232Cポートがありません）		 ・RS-232C（Ｎ無し型番）、RS-485により出力電圧・電流・保護レベルの設定と計測、アラーム、ステータス、各種設定状態の読み出しが可能
・31台までのマルチ接続制御が可能（マルチ接続ケーブル別売）。※パソコンやＰＬＣ（シーケンサー）などのシリアルポート１つでアダプタ無しで最大３１台まで監視・制御できます。

※ ソフトウェア開発者向け通信(RS-232C)サンプルソースはこちら
外部
接点・アナログ
インターフェイス		 外部接点による
出力ON/OFF制御		 小信号用接点、またはフォトカプラにより可能　（※15 : ON/OFFケーブル別売)
△※15 ◯ △※15 ◯ △※15 ◯
外部電圧による出力電圧・電流制御　 (0-10V) ― ◯ ― ◯ ― ◯
外部抵抗による出力電圧・電流制御　 (0-10kΩ) ― ◯ ― ◯ ― ◯
内部抵抗可変　｛Ｉ－Ｖ特性の近似機能｝
（疑似抵抗なので電力損失・発熱は増減しません）		 ― ◯
0.0～128.0Ω		 ― ◯
0.0～64.0Ω		 ― ◯
0.0～32.0Ω
出力電圧・電流アナログモニター出力　 (0-10V) ― ◯ ― ◯ ― ◯
ステータス出力
(フォトカプラ)		 (CV)定電圧モード動作 ― ◯ ― ◯ ―
(CC)定電流モード動作 ― ◯ ― ◯ ―
内部電源電圧正常 ― ◯ ― ◯ ― ◯
アラーム出力
(フォトカプラ)		 OVP,OCP等の軽微な異常 ― ◯ ― ◯ ―
アラームの何れかが発生 ― ◯ ― ◯ ― ◯
緊急停止信号　（小信号接点等）
外部のスイッチ、メーターリレーやセンサーなどのオープンコレクター出力等で緊急停止できます。		 ― ◯
スイッチング停止		 ― ◯
スイッチング停止		 ― ◯
入力遮断
その他の機能 立ち上がりモードの選択 出力の立ち上がりをCV優先またはCC優先に選択が可能
スルーレート可変機能 機能 CVの立ち上がり・立下がり、CCの立ち上がり・立ち下がりのスルーレートを独立して可変可能
CV 1.0V/s～1280V/s
CC【単体動作時】 0.01A/s～10.00A/s 0.01A/s～20.00A/s 0.01A/s～40.00A/s
メモリー機能 3組までの出力電圧・電流の組み合わせを書き込み、読み出しが可能
シーケンシャルON/OFF機能 マルチ接続ケーブルを接続することにより、ON/OFFシーケンスを設定することが可能（ディレイ時間設定：0.00～99.99s）　（別売のマルチ接続ケーブルが必要）
校正機能 ・電圧設定、電流設定のオフセット・フルスケールのユーザーによる校正が可能
・電圧計測、電流計測のオフセット・フルスケールのユーザーによる校正が可能
並列・直列
運転		 並列運転 最大並列台数 ・同一機種を最大10台まで 、ワンコントロール可能　(別売並列運転ケーブルが必要）
並列台数自動認識 ・並列台数自動認識機能で並列運転に関するパラメータ設定などが不要です。　
(別売並列運転ケーブルが必要）
一括設定 並列接続された各電源の電圧や電流値等は、マスター機で一括設定・表示できます。電流値などは並列状態の総和で設定・計測表示できます。
設定値（CC/CV等）のほか計測情報（電圧・合計電流・合計電力、アラーム等）などはマスター機側に集約されます。（別売の並列運転ケーブルが必要）
一括表示
直列運転 ― ― ― ― ― ―
絶縁(絶縁抵抗測定は、DC1000Vメガーにて） 入力－出力、入力－シャーシ、出力－シャーシ各間は絶縁されています。（20MΩ以上）
・出力部はフローティング状態なので接地が必要な場合は負荷側で接続してください。
・通信機能部も入出力部などの内部回路とアイソレーション回路で絶縁されています。
冷却方式 出力感応形ファンモータによる強制空冷
動作環境 温度 0℃～50℃（40℃以上の場合、1℃あたり2.5%の割合で出力電力のディレーティングが必要）
湿度 20%～80%（凍結、結露、腐食性ガスのないこと）
外形寸法W×H×D（mm） 突起物含まず（ ）内は出力端子カバー等を含む最大寸法 107×130（147）× 405（505） 214.5×130（147）× 405（513) 429.5(436)×130（139）× 405（543)
質量 (約) 5kg 5kg 8kg 8kg 15kg 15kg
ラックマウント 4台実装可能 2台実装可能 1台実装可能
付属品 入力ケーブル AC100V用プラグ付電源コードセット、2P-3P変換アダプター　1.8m
※附属ケーブルはAC125V定格品です。AC200V入力の場合は使用できませんのでお問合せください。		 3芯VCTケーブル5.5(SQ) 3m
その他 ・出力端子カバー
・取扱説明書		 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
 ・出力端子カバー
・取扱説明書
 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
 ・出力端子カバー
・取扱説明書
 ・出力端子カバー
・取扱説明書
・外部コントロール用
コネクター
仕様・形名 ZX-400H
ZX-400HN		 ZX-400HA
ZX-400HAN		 ZX-800H
ZX-800HN		 ZX-800HA
ZX-800HAN		 ZX-1600H
ZX-1600HN		 ZX-1600HA
ZX-1600HAN

×close

×close
