環境技術で電力の地産地消を実現 電源機器

RPSシリーズ

モーター、インバータ、コンバータなどの電源供給に最適

電力回生型　双方向　直流電源

RPSシリーズ
  • 出力電圧：650V～1000V
  • 出力電力：100kW～400kW
  • 価格については、お問い合わせください。
特長
1.省スペース・軽量 2.高効率の回生技術
3.豊富な動作モード 4.負荷変動に影響されにくい安定性
5.高速動作 6.安全機能
7.スルーレート機能 8.タッチパネルによる簡単操作
9.LAN経由による監視・制御機能 10.切替機能（オプション）
11.バッテリー模擬機能(オプション)
RPSシリーズ

高速動作、高精度、高信頼性を兼ね備え、電力回生技術により、高効率、低環境負荷を実現

仕様一覧

RPSシリーズの仕様をご確認いただけます。

形名 RPS650-300 RPS650-600 RPS650-900 RPS650-1200
定格 650V300A100kW 650V600A200kW 650V900A300kW 650V1200A400kW

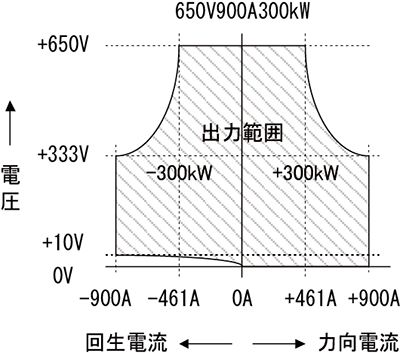

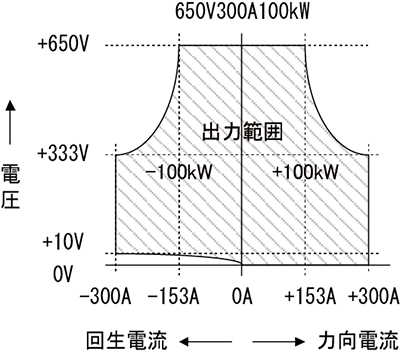

出力範囲※
※注意事項
定格電力を超える場合、電流は電力リミッタにより 制限されます。回生側10V以下については、 BIAS電源オプション未対応の場合、設定電流が 流せない場合があります。		 出力範囲 出力範囲 出力範囲 出力範囲
動作モード CV､CV(⊿R)､CC､CP
定電圧モード (CV)※2 設定範囲　()内は設定確度 ＋1.00V ～ ＋652.00V (定格出力電圧の±0.1% ※1)
出力制限 電流制限（CL）、電力制限（PL）
定電圧における内部抵抗 モード (⊿R)※2 設定範囲 0.0000Ω ～ 1.0000Ω 0.0000Ω ～ 0.5000Ω 0.0000Ω ～ 0.3333Ω 0.0000Ω ～ 0.2666Ω
設定確度 設定値の
±(1%＋1.00mΩ)		 設定値の
±(1%＋0.50mΩ)		 設定値の
±(1%＋0.33mΩ)		 設定値の
±(1%＋0.27mΩ)
出力制限 電流制限（CL）、電力制限（PL）
定電流モード (CC) ※3,5,6 設定範囲 0.00A～±303.00A 0.00A～±606.00A 0.00A～±909.00A 0.00A～±1212.00A
設定確度 定格出力電流の±0.3%
出力制限 電圧制限（CVH,CVL）、電流制限（CL）、電力制限（PL）
定電力モード (CP) ※4,6 設定範囲 0.00kW～±101.00kW 0.00kW～±202.00kW 0.00kW～±303.00kW 0.00kW～±404.00kW
設定確度 定格出力電力の±1.0%
出力制限 電圧制限（CVH,CVL）、電流制限（CL）、電力制限（PL）
出力制限 電圧制限 上限電圧制限(CVH) 設定範囲 ＋1.00V ～ ＋652.00V
下限電圧制限(CVL) 設定範囲 0.00V ～ ＋651.00V
設定確度 定格出力電圧の±0.1%
電流制限 力行電流制限(+CL) 設定範囲 +1.00A～+303.00A +1.00A～+606.00A +1.00A～+909.00A +1.00A～+1212.00A
回生電流
制限(-CL)		 設定範囲 -303.00A～-1.00A -606.00A～-1.00A -909.00A～-1.00A -1212.00A～-1.00A
設定確度 定格出力電流の±0.5%
電力制限 力行電力
制限(+PL)		 設定範囲 +1.00kW～+102.00kW +1.00kW～+204.00kW +1.00kW～+306.00kW +1.00kW～+408.00kW
回生電力
制限(-PL)		 設定範囲 -102.00kW～-1.00kW -204.00kW～-1.00kW -306.00kW～-1.00kW -408.00kW～-1.00kW
設定確度 定格出力電力の±2%
保護設定 過電圧（OVP） 設定範囲 ＋10.00V ～ ＋715.00V
設定確度 定格出力電圧の±0.1%±2V
力行電流（OCP） 設定範囲 ＋3.20A ～ ＋330.00A ＋6.40A ～ ＋660.00A ＋9.60A ～ ＋990.00A +12.80A～+1320.00A
設定確度 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±3.6A 定格出力電流の±0.3%±5.4A 定格出力電流の±0.3%±7.2A
回生電流（LCP） 設定範囲 -3.20A ～ -330.00A -6.40A ～ -660.00A -9.60A ～ -990.00A -12.80A ～-1320.00A
設定確度 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±3.6A 定格出力電流の±0.3%±5.4A 定格出力電流の±0.3%±7.2A
電流応答時間 立ち上がり時間
(定電流モード)		 5ms以内
出力電線10m,定電圧 直流電源を接続した状態において、負荷電流が設定値の10~90%に達するまでの時間
立ち下がり時間
(定電流モード)		 5ms以内
出力電線10m,定電圧 直流電源を接続した状態において、負荷電流が設定値の90~10%に達するまでの時間
力行⇔回生切り替え機能 自動切替え（CVモ－ド）※負荷電流の極性により、力行または回生の何れかが決定します。
切替え時に電圧ノッチ等は発生せず、スム－スに移行します。
出力電圧
安定度		 ラインレギュレーション 定格出力電圧の±0.05%以下　※入力電圧の±10%の変動に対して（過渡的な変動は除く）
ロードレギュレーション 定格出力電圧の±0.1%以下　※定格出力電流の1～100%の変動に対して（過渡的な変動は除く）
温度係数（代表値） ±200ppm/℃
過渡応答特性
（動的負荷変動）		 電圧変動 定格出力電圧の±1%以下　※定格負荷電流の 0%～±100%に急変させた場合の最大変動値
回復時間 100ms ※定格負荷電流の 0%～±100%の急変に対して、定格出力電圧の±0.1%以内に回復する時間
10ms ※定格負荷電流の 0%～±100%の急変に対して、定格出力電圧の±2%以内に回復する時間
出力電流
安定度		 ラインレギュレーション 定格出力電流の±0.05%以下　※入力電圧の±10%の変動に対して（過渡的な変動は除く）
ロードレギュレーション 定格出力電流の±0.1%以下　※負荷電圧の+10V～+650Vの変動に対して（過渡的な変動は除く）
温度係数（代表値） ±200ppm/℃
リップル ＣＶモード 定格出力電圧の0.1%rms以内
ＣＣモード 定格出力電流の0.2%rms以内
計測 電圧計測 計測範囲 -1.00V～+656.50V
計測確度 定格出力電圧の±0.1%
電流計測 計測範囲 -303.00A～＋303.00A -606.00A～＋606.00A -909.00A～+909.00A -1212.00A～+1212.00A
計測確度 定格出力電流の±0.3%
タッチパネル上の表示更新間隔 約１秒
稼働時間計 稼働時間計を盤面に実装（漏電遮断器に連動してカウント）
保護機能 保護機能 過電流保護、過電圧保護、過電力保護（出力制限）、過温度保護（各電源ユニットに内蔵）、漏電遮断器
系統連系保護機能 単独運転防止、OVR(電圧上昇保護)、UVR(電圧低下保護)、OFR(周波数上昇)、UFR（周波数低下）
非常停止 架上の非常停止ボタンを押下することにより、装置の非常停止を行う
接点インタフェース 入力3点（3ｂ) 2点：接点入力にて装置の非常停止を行う、1点：接点入力にて供試体電圧を放電後に非常停止を行う
出力2点（2ｃ) 装置異常発生時に接点出力にて異常の通知を行う
入力電源 入力電圧 AC380V～AC460V　3相　50Hz/60Hz
最大消費電流 AC420V時
(AC380V時)		 160A（170A） 310A（340A） 470A（520A） 620A（690A）
漏電遮断器の定格電流※9 200A（250Aﾌﾚｰﾑ） 400A（400Aﾌﾚｰﾑ） 600A（630Aﾌﾚｰﾑ） 800A（800Aﾌﾚｰﾑ）
動作環境 温度・湿度 温度：0～40℃
(周囲温度が35℃を超える場合には、定格電流に対して86%の電流ディレーティングが 必要となります)
湿度：20～85%（凍結、結露なきこと）
その他 電源方式 回生機能付きＡＣ／ＤＣコンバータとスイッチング方式可逆ＤＣ／ＤＣコンバータの組み合わせによる方式
冷却方式 ファンによる強制空冷
騒音 80dB以下 （周波数重みA特性、時間重みFast、装置前面操作部より1m、床面より1m地点で測定）
発熱量[kcal/h] 約10000(100kW力行時) 約20000(200kW力行時) 約30000(300kW力行時) 約40000(400kW力行時)
塗装色 マンセル　5Y7/1
寸法(幅×高さ×奥行)突起物含まず[mm] 1500 × 1955 × 827 1500 × 1955 × 827 2250 × 1955 × 827 3000 × 1955 × 827
質量（オプション重量は含まず） 800kg 1100kg 1600kg 2000kg
外部コントロール機能 LAN通信によるリモートコントロールが可能（リモートソフトウェア添付）

※1：0Vオプション未対応の為、10V以下の回生時電圧設定確度は保証外
※2：定電流モードの各仕様　出力電線10m,定電圧 直流電源を接続した状態において
※3：定電圧モードの各仕様　出力電線10m,定電流 直流電源を接続した状態において
※4：定電力モードの各仕様　出力電線10m,定電圧 直流電源を接続した状態において

×
×
×
×
×
×
×
×
形名 RPS1000-150 RPS1000-300 RPS1000-450 RPS1000-600
定格 1000V150A100kW 1000V300A200kW 1000V450A300kW 1000V600A400kW

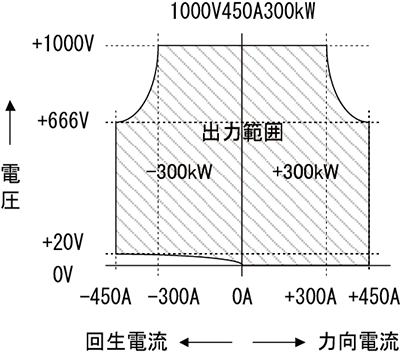

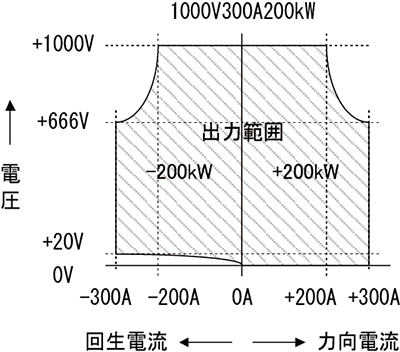

出力範囲※
※注意事項
定格電力を超える場合、電流は電力リミッタにより 制限されます。回生側20V以下については、 BIAS電源オプション未対応の場合、設定電流が 流せない場合があります。		 出力範囲 出力範囲 出力範囲 出力範囲
動作モード CV､CV(⊿R)､CC､CP
定電圧モード (CV)※2 設定範囲　()内は設定確度 ＋1.00V ～ ＋1002.00V（定格出力電圧の±0.1% ※7）
出力制限 電流制限（CL）、電力制限（PL）
定電圧における内部抵抗 モード (⊿R)※2 設定範囲 0.0000Ω ～ 2.0000Ω 0.0000Ω ～ 2.0000Ω 0.0000Ω ～ 1.0000Ω 0.0000Ω ～ 1.0000Ω
設定確度 設定値の
±(1%＋2.00mΩ)		 設定値の
±(1%＋2.00mΩ)		 設定値の
±(1%＋1.00mΩ)		 設定値の
±(1%＋1.00mΩ)
出力制限 電流制限（CL）、電力制限（PL）
定電流モード (CC) ※3,6,8 設定範囲 0.00A～±151.50A 0.00A～±303.00A 0.00A～±454.50A 0.00A～±606.00A
設定確度 定格出力電流の±0.3%
出力制限 電圧制限（CVH,CVL）、電流制限（CL）、電力制限（PL）
定電力モード (CP) ※4,6 設定範囲 0.00kW～±101.00kW 0.00kW～±202.00kW 0.00kW～±303.00kW 0.00kW～±404.00kW
設定確度 定格出力電力の±1.0%
出力制限 電圧制限（CVH,CVL）、電流制限（CL）、電力制限（PL）
出力制限 電圧制限 上限電圧制限(CVH) 設定範囲 ＋1.00V ～ ＋1002.00V
下限電圧制限(CVL) 設定範囲 0.00V ～ ＋1001.00V
設定確度 定格出力電圧の±0.1%
電流制限 力行電流制限(+CL) 設定範囲 +1.00A～+151.50A +1.00A～+303.00A +1.00A～+454.50A +1.00A～+606.00A
回生電流制限(-CL) 設定範囲 -151.50A～-1.00A -303.00A～-1.00A -454.50A～-1.00A -606.00A～-1.00A
設定確度 定格出力電流の±0.5%
電力制限 力行電力
制限(+PL)		 設定範囲 +1.00kW～+102.00kW +1.00kW～+204.00kW +1.00kW～+306.00kW +1.00kW～+408.00kW
回生電力制限(-PL) 設定範囲 -102.00kW～-1.00kW -204.00kW～-1.00kW -306.00kW～-1.00kW -408.00kW～-1.00kW
設定確度 定格出力電力の±2%
保護設定 過電圧（OVP） 設定範囲 ＋20.00V ～ ＋1100.00V
設定確度 定格出力電圧の±0.1%±3.6V
力行電流(OCP) 設定範囲 +3.20A ～ +165.00A +3.20A ～ +330.00A +6.40A ～ +495.00A +6.40A ～ +660.00A
設定確度 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±3.6A 定格出力電流の±0.3%±3.6A
回生電流(LCP) 設定範囲 -3.20A ～ -165.00A -3.20A ～ -330.00A -6.40A ～ -495.00A -6.40A ～ -660.00A
設定確度 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±1.8A 定格出力電流の±0.3%±3.6A 定格出力電流の±0.3%±3.6A
電流応答時間 立ち上がり時間
(定電流モード)		 5ms以内
出力電線10m,定電圧 直流電源を接続した状態において、負荷電流が設定値の10~90%に達するまでの時間
立ち下がり時間
(定電流モード)		 5ms以内
出力電線10m,定電圧 直流電源を接続した状態において、負荷電流が設定値の90~10%に達するまでの時間
力行⇔回生切り替え機能 自動切替え（CVモ－ド）※負荷電流の極性により、力行または回生の何れかが決定します。 切替え時に電圧ノッチ等は発生せず、スム－スに移行します。
出力電圧 安定度 ラインレギュレーション 定格出力電圧の±0.05%以下 ※入力電圧の±10%の変動に対して（過渡的な変動は除く）
ロードレギュレーション 定格出力電圧の±0.1%以下 ※定格出力電流の1～100%の変動に対して（過渡的な変動は除く）
温度係数（代表値） ±200ppm/℃
過渡応答特性
（動的負荷変動）		 電圧変動 定格出力電圧の±1%以下
※定格負荷電流の 0%～±100%に急変させた場合の最大変動値
回復時間 100ms ※定格負荷電流の 0%～±100%の急変に対して、定格出力電圧の±0.1%以内に回復する時間
10ms ※定格負荷電流の 0%～±100%の急変に対して、定格出力電圧の±2%以内に回復する時間
出力電流 安定度 ラインレギュレーション 定格出力電流の±0.05%以下　※入力電圧の±10%の変動に対して（過渡的な変動は除く）
ロードレギュレーション 定格出力電流の±0.1%以下　※負荷電圧の+20V～+1000Vの変動に対して（過渡的な変動は除く）
温度係数（代表値） ±200ppm/℃
リップル ＣＶモード 定格出力電圧の0.1%rms以内
ＣＣモード 定格出力電流の0.2%rms以内
計測 電圧計測 計測範囲 -1.00V～+1010.00V
計測確度 定格出力電圧の±0.1%
電流計測 計測範囲 -151.50A～＋151.50A -303.00A～＋303.00A -454.50A～＋454.50A -606.00A～＋606.00A
計測確度 定格出力電流の±0.3%
タッチパネル上の表示更新間隔 約１秒
稼働時間計 稼働時間計を盤面に実装（漏電遮断器に連動してカウント）
保護機能 保護機能 過電流保護、過電圧保護、過電力保護（出力制限）、過温度保護（各電源ユニットに内蔵）、漏電遮断器
系統連系保護機能 単独運転防止、OVR(電圧上昇保護)、UVR(電圧低下保護)、OFR(周波数上昇)、UFR（周波数低下）
非常停止 架上の非常停止ボタンを押下することにより、装置の非常停止を行う
接点インタフェース 入力3点　(3ｂ) 2点：接点入力にて装置の非常停止を行う、1点：接点入力にて供試体電圧を放電後に非常停止を行う
出力2点　(2ｃ) 装置異常発生時に接点出力にて異常の通知を行う
入力電源 入力電圧 AC380V～AC460V　3相　50Hz/60Hz
最大消費電流 AC420V時
(AC380V時)		 160A（170A） 310A（340A） 470A（520A） 620A（690A）
漏電遮断器の定格電流※9 200A（250Aﾌﾚｰﾑ） 400A（400Aﾌﾚｰﾑ） 600A（630Aﾌﾚｰﾑ） 800A（800Aﾌﾚｰﾑ）
動作環境 温度・湿度 温度：0～40℃
(周囲温度が35℃を超える場合には、定格電流に対して86%の電流ディレーティングが必要となります)
湿度：20～85%（凍結、結露なきこと）
その他 電源方式 回生機能付きＡＣ／ＤＣコンバータとスイッチング方式可逆ＤＣ／ＤＣコンバータの組み合わせによる方式
冷却方式 ファンによる強制空冷
騒音 80dB以下 （周波数重みA特性、時間重みFast、装置前面操作部より1m、床面より1m地点で測定）
発熱量[kcal/h] 約10000(100kW力行時) 約20000(200kW力行時) 約30000(300kW力行時) 約40000(400kW力行時)
塗装色 マンセル　5Y7/1
寸法(幅×高さ×奥行)突起物含まず [mm] 1500 × 1955 × 827 1500 × 1955 × 827 2250 × 1955 × 827 3000 × 1955 × 827
質量（オプション重量は含まず） 800kg 1100kg 1600kg 2000kg
外部コントロール機能 LAN通信によるリモートコントロールが可能（リモートソフトウェア添付）

※5：0Vオプション未対応の為、10V以下の回生電流設定に対する設定確度は保証外
※6：CCおよびCPモード動作時、制御回路の構成上CVH,CVLの設定値の差が1V未満となる様に設定不可
※7：0Vオプション未対応の為、20V以下の回生時電圧設定確度は保証外
※8：0Vオプション未対応の為、20V以下の回生電流設定に対する設定確度は保証外
※9：感度電流と検出時間は、感度電流100mA,検出時間0.1s
