HX-S-Gシリーズ

並列運転機能を強化した新ＨＸｍｋ２の誕生です。
メイン機能
  • 内部抵抗
  • スルーレート
  • 外部アナログモニタ制御
  • 外部アナログ絶縁
  • 校正
  • ラッシュ
  • シンク
  • スイッチングレギュレータ
  • ソーケンシャル
  • SC2
  • 通信
  • シーケンス

※アイコンをクリックすると、各機能の詳細を御覧いただくことができます。

特長

出力電圧30V,60V,120V,400V,500V,1000Vで出力容量18kW～60kWの全192モデル

通常のラック実装に比べて体積比６０％

ラック部品の削減により低価格を実現

60kW大容量構成(１２ｋＷタイプ５台) でも簡単に移動可能

RS-232C/RS-485 標準装備

試験装置組込みに便利な、出力電圧、出力電流の外部アナログコントロールやモニター、接点での制御などを標準装備

内部抵抗可変、シーケンシャルＯＮ／ＯＦＦ、立上りモード選択機能、外部制御・モニターなどの電源出力と絶縁されたタイプなどオプション機能も充実

入力（動作電源）は海外で主流の三相400Vの(AC 342V～440V)と三相200V(AC 180V～242V)に対応
※HX-S-0120、HX-S-0400シリーズはG4(400V入力)は対応しておりません。

50μm以上の粒子に対応した防塵フィルター標準装備、防塵フィルター装着状態で周囲温度40℃でも100%連続出力可能

基板への防湿対策保護コーティング剤塗布工場出荷オプションを用意

概要

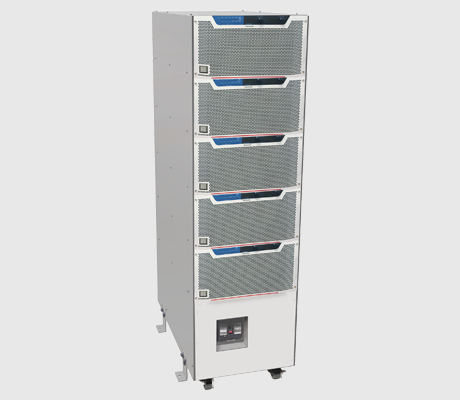

　ＨＸ-G2S / ＨＸ-G4S シリーズは、HX-Gタイプの機能や特性はそのままに、出力18kW～60kWの大容量直流電源で従来のラック実装にくらべ設計の最適化を行い小型化と低価格を実現した直流電源の大容量コンパクトシステムです。

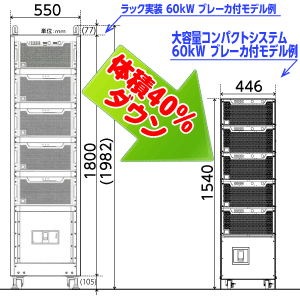

設置スペースとコストを大幅節約。

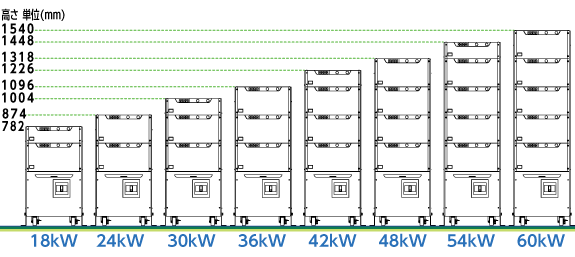

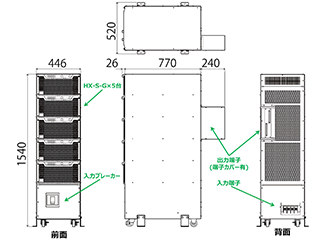

体積比４０％ OFF 18kWから60kWまでの外観図

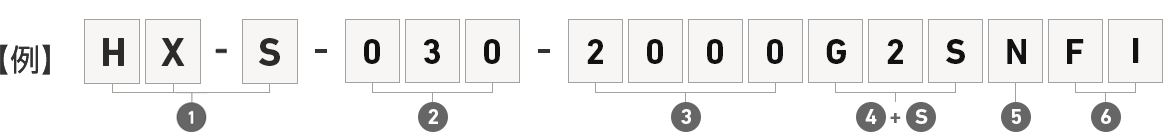

製品呼称の見方

①製品シリーズ名
(例) HX-Sシリーズ
②定格出力電圧
(例) 030：0～30V / 060：0～60V / 0120：0～120V / 0400：0～400V / 0500：0～500V / 01000：0～1000V
③定格出力電流
(例) 2000　　0～2000A
④動作電源資料 G2：AC180～242V　三相　45Hz～65Hz
G4：AC342～440V　三相　45Hz～65Hz
※HX-S-0120、HX-S-0400シリーズはG4(400V入力)は対応しておりません。
⑤装備 ー：ブレーカーなし
N：ブレーカーあり
⑥装備機能 F:内部抵抗可変、ラッシュ電流抑制機能、
スルーレート可変、シーケンシャルON/OFF 装備モデル
I:外部制御絶縁モデル
　 18kW 24kW 30kW 36kW 42kW 48kW 54kW 60kW
30V 型式(ブレーカ無) HX-S-030-600G＊S HX-S-030-800G＊S HX-S-030-1000G＊S HX-S-030-1200G＊S HX-S-030-1400G＊S HX-S-030-1600G＊S HX-S-030-1800G＊S HX-S-030-2000G＊S
希望小売価格(円、税抜) 3,366,000 4,158,000 5,478,000 6,402,000 7,260,000 8,184,000 9,504,000 10,362,000
型式(ブレーカ付) HX-S-030-600G＊SN HX-S-030-800G＊SN HX-S-030-1000G＊SN HX-S-030-1200G＊SN HX-S-030-1400G＊SN HX-S-030-1600G＊SN HX-S-030-1800G＊SN HX-S-030-2000G＊SN
希望小売価格(円、税抜) 3,498,000 4,290,000 5,610,000 6,534,000 7,392,000 8,514,000 9,702,000 10,560,000
60V 型式(ブレーカ無) HX-S-060-300G＊S HX-S-060-400G＊S HX-S-060-500G＊S HX-S-060-600G＊S HX-S-060-700G＊S HX-S-060-800G＊S HX-S-060-900G＊S HX-S-060-1000G＊S
希望小売価格(円、税抜) 2,970,000 3,828,000 4,884,000 5,808,000 6,732,000 7,524,000 8,514,000 9,372,000
型式(ブレーカ付) HX-S-060-300G＊SN HX-S-060-400G＊SN HX-S-060-500G＊SN HX-S-060-600G＊SN HX-S-060-700G＊SN HX-S-060-800G＊SN HX-S-060-900G＊SN HX-S-060-1000G＊SN
希望小売価格(円、税抜) 3,102,000 3,960,000 5,016,000 5,940,000 6,864,000 7,722,000 8,712,000 9,570,000
120V 型式(ブレーカ無) HX-S-0120-150G＊S HX-S-0120-200G＊S HX-S-0120-250G＊S HX-S-0120-300G＊S HX-S-0120-350G＊S HX-S-0120-400G＊S HX-S-0120-450G＊S HX-S-0120-500G＊S
希望小売価格(円、税抜) 3,261,000 4,092,000 5,280,000 6,204,000 7,260,000 8,052,000 9,174,000 10,032,000
型式(ブレーカ付) HX-S-0120-150G＊SN HX-S-0120-200G＊SN HX-S-0120-250G＊SN HX-S-0120-300G＊SN HX-S-0120-350G＊SN HX-S-0120-400G＊SN HX-S-0120-450G＊SN HX-S-0120-500G＊SN
希望小売価格(円、税抜) 3,393,000 4,224,000 5,412,000 6,336,000 7,392,000 8,250,000 9,372,000 10,230,000
400V 型式(ブレーカ無) HX-S-0400-45G＊S HX-S-0400-60G＊S HX-S-0400-75G＊S HX-S-0400-90G＊S HX-S-0400-105G＊S HX-S-0400-120G＊S HX-S-0400-135G＊S HX-S-0400-150G＊S
希望小売価格(円、税抜) 3,261,000 3,828,000 5,082,000 6,138,000 6,732,000 8,052,000 9,174,000 10,032,000
型式(ブレーカ付) HX-S-0400-45G＊SN HX-S-0400-60G＊SN HX-S-0400-75G＊SN HX-S-0400-90G＊SN HX-S-0400-105G＊SN HX-S-0400-120G＊SN HX-S-0400-135G＊SN HX-S-0400-150G＊SN
希望小売価格(円、税抜) 3,393,000 3,960,000 5,214,000 6,270,000 6,864,000 8,250,000 9,372,000 10,230,000
500V 型式(ブレーカ無) HX-S-0500-36G＊S HX-S-0500-48G＊S HX-S-0500-60G＊S HX-S-0500-72G＊S HX-S-0500-84G＊S HX-S-0500-96G＊S HX-S-0500-108G＊S HX-S-0500-120G＊S
希望小売価格(円、税抜) 3,261,000 3,828,000 5,082,000 6,138,000 6,732,000 8,052,000 9,174,000 10,032,000
型式(ブレーカ付) HX-S-0500-36G＊SN HX-S-0500-48G＊SN HX-S-0500-60G＊SN HX-S-0500-72G＊SN HX-S-0500-84G＊SN HX-S-0500-96G＊SN HX-S-0500-108G＊SN HX-S-0500-120G＊SN
希望小売価格(円、税抜) 3,393,000 3,960,000 5,214,000 6,270,000 6,864,000 8,250,000 9,372,000 10,230,000
1000V 型式(ブレーカ無) HX-S-01000-18G＊SI HX-S-01000-24G＊SI HX-S-01000-30G＊SI HX-S-01000-36G＊SI HX-S-01000-42G＊SI HX-S-01000-48G＊SI HX-S-01000-54G＊SI HX-S-01000-60G＊SI
希望小売価格(円、税抜) 3,960,000 5,016,000 6,336,000 7,590,000 8,910,000 9,900,000 11,286,000 12,012,000
型式(ブレーカ付) HX-S-01000-18G＊SNI HX-S-01000-24G＊SNI HX-S-01000-30G＊SNI HX-S-01000-36G＊SNI HX-S-01000-42G＊SNI HX-S-01000-48G＊SNI HX-S-01000-54G＊SNI HX-S-01000-60G＊SNI
希望小売価格(円、税抜) 4,092,000 5,148,000 6,468,000 7,722,000 9,042,000 10,098,000 11,484,000 12,144,000
