高砂製作所 DU Series
後継機種はDU 1041シリーズとなります。
多チャンネル高速・同時サンプリング
PCベース ロガー
マルチチャンネル・データアクイジションユニット

燃料電池、二次電池、電気二重層コンデンサなどのセルの評価に
Ipデータロガー外観

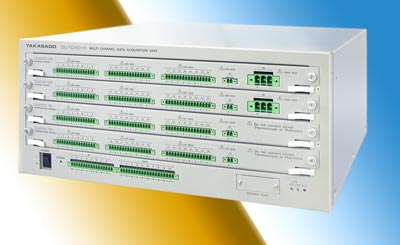

DUシリーズ 外観
 概 要
マルチチャンネル・データアクイジションユニットDUシリーズは、燃料電池、二次電池、スーパキャパシターモジュールなどのセルのデータ収集に最適な装置です。計測データのサンプリング周期は最速10msと高速化を実現しました。1台で最大104チャンネル、最大5台のマルチ接続で、520チャンネルまでの計測が可能です。全チャンネル同時サンプリングも可能です。
制御コンピュータとのインターフェイスに、LANを装備している為、高速大容量の記録計測システムを容易に構築出来ます。

 特 徴
 高速サンプリングでも高精度の計測
最速10msサンプリング速度でも、計測精度を犠牲にしない、高精度な計測を実現しました。
 多チャンネルの電圧/温度を同時サンプリング
本機1台で最大104チャンネルのサンプリングができます。さらにマルチ接続により、520チャンネルまで計測が出来ます。
 チャンネル間アイソレーションで安全に計測
各チャンネル間は、最大DC1000Vの高耐圧でアイソレーションを実現しました。
 計測データをLAN通信で転送
計測データはLANを使って、PCなどへ高速に転送することができます。
 周辺装置からもアラーム情報の収集と出力
周辺装置からのアラームの収集ができます。
条件判定によるアラームの発生ができます。
高性能で低価格
高度な計測機能を低価格で実現しました。
 外観説明図
ご注意:本ユニットにDU-1041-Hシリーズの電圧計測用ボード(DU251-Vb)、温度計測用ボード(DU261-Tb)実装すると、ボードが破損する可能性があります。詳しくは、弊社にお問い合わせください。

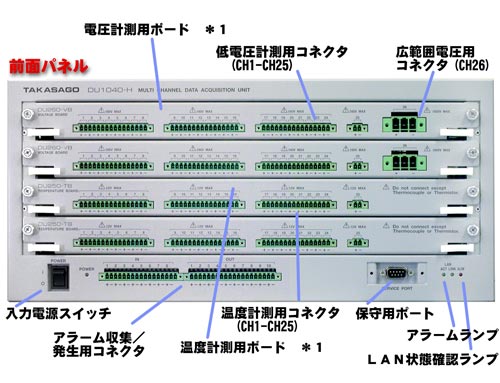

前面パネル
*1:外観図は、電圧計測用ボードと温度計測用ボードを各2枚実装した状態です。

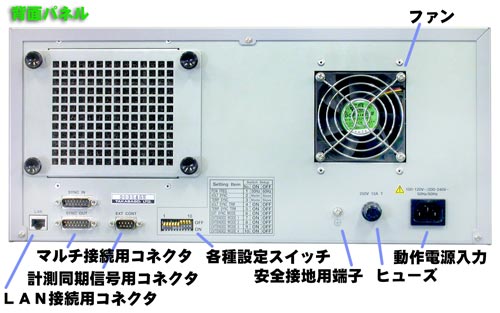

背面パネル
外形寸法(mm):435(W)×203(H)×450(D) (突起物を含まず)

※ 本資料に記載されている内容は、今後、予告なく変更することがございます。ご了承ください。

 応用例

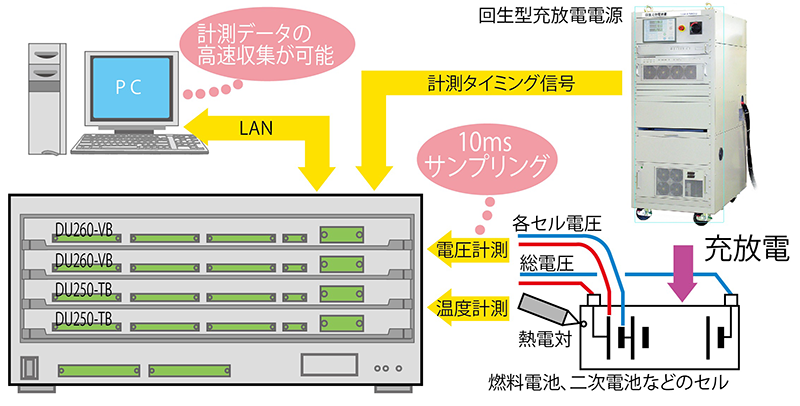

回生型充放電電源と組合せ、セルの評価をする

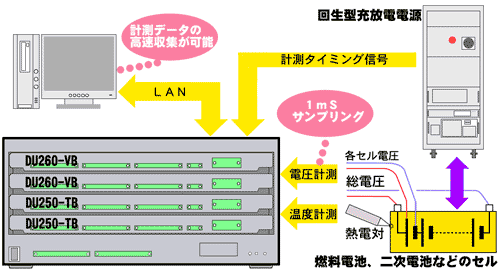

回生型充放電システムとして

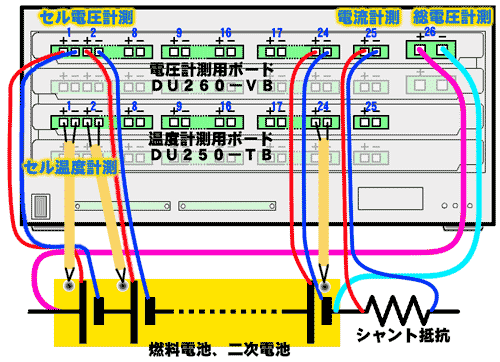

セルの電圧及び、温度を同時に計測する
電圧計測用ボードと温度計測用ボードは自由に組合せが可能
組合せ自由
  装置仕様概要
ご注意:本ユニットにDU-1041-Hシリーズの電圧計測用ボード(DU261-VB)、温度計測用ボード(DU251-TB)実装すると、ボードが破損する可能性があります。詳しくは、弊社にお問い合わせください。
本体 DU1040-H
項  目 仕  様
最大計測チャンネル数 104チャンネル(電圧計測用ボード4枚実装時)
LANインターフェース 1ポート(10baSE-T/100baSE-TX)
汎用I/Oポート 入力 8入力(フォトカプラ入力)
出力 2出力(フォトカプラ出力)/8出力(リレー出力)
装置間同期入出力 *2 入力 1ポート(RS-485)
出力 1ポート(RS-485)
外部同期入力 1ポート(フォトカプラ入力)
消費電力 135Va(aC 100V入力時)
電源条件 aC100V-120V/aC200V-240V 50/60Hz
環境条件 温度 0~40℃
湿度 20~85%RH(結露なきこと)
重量 17.5Kg (計測用ボード4枚実装時)
外形寸法(mm) 435(W) X 203(H) X 450(D) (突起物を含まず)

*2:装置間のマルチ接続用ポートです。装置は最大5台まで接続可能です。
電圧計測用ボード DU260-VB
項  目 仕  様
計測チャンネル数 26チャンネル
CH1-25
(低電圧用)
電圧計測レンジ ±0.06V,±0.12V,±3V,±6V,±30V,±60V
分解能 10uV/10uV/0.1mV/0.2mV/1mV/2mV
確度 ±0.05% of FS
CH26
(広範囲電圧用)
電圧計測レンジ ±0.06V,±0.12V,±3V,±6V,±30V,±60V,±300V,±600V
分解能 10uV/10uV/0.1mV/0.2mV/1mV/2mV/10mV/20mV
確度 ±0.05% of FS
サンプリング時間 10ms/25ch(1ボード)
チャンネル間耐電圧
  • 各コネクタ間の耐電圧 DC1000V / aC600V
  • 同一コネクタ内の隣接チャンネル間の耐電圧
     DC160V/aC160V
  • 同一コネクタ内の使用チャンネル間の耐電圧
    チャンネル間数×チャンネル間耐圧
     (DC160V/aC160V)
    但し、最大耐圧はDC1000V/aC600Vまで
温度計測用ボード DU250-TB
項  目 仕  様
計測チャンネル数 25チャンネル
温度計測熱電対

熱電対、
基準接点補償確度
含まず
バーンアウト Off時
E種 温度計測範囲 -200~840℃
確度 ±0.05% of rdg. ±0.5℃
J種 温度計測範囲 -200 ~ 1100℃
確度 -200~ -100℃:±0.05% of rdg. ±0.7℃
-100~ 1100℃:±0.05% of rdg. ±0.5℃
K種 温度計測範囲 -200 ~ 1370℃
確度 -200~ -100℃:±0.05% of rdg. ±1℃
-100~ 1370℃:±0.05% of rdg. ±0.7℃
R種 温度計測範囲 0 ~ 1760℃
確度 0~ 100℃:±0.05% of rdg. ±3.7℃
100~ 300℃:±0.05% of rdg. ±1.5℃
300~ 1760℃:±0.05% of rdg. ±1℃
S種 温度計測範囲 0 ~ 1760℃
確度 0~ 100℃:±0.05% of rdg. ±3.7℃
100~ 300℃:±0.05% of rdg. ±1.5℃
300~ 1760℃:±0.05% of rdg. ±1℃
T種 温度計測範囲 -200 ~ 400℃
確度 ±0.05% of rdg. ±0.5℃
基準接点補償 ±1℃
サンプリング時間 100ms
バーンアウト検出機能 定電流印加によるバーンアウト検出(オーバレンジによる検出)
温度計測
サーミスタ *3
サーミスタ オプション対応 *3
サンプリング時間 100ms
チャンネル間耐電圧
  • 各コネクタ間の耐電圧 DC1000V / aC600V
  • 同一コネクタ内の隣接チャンネル間の耐電圧
     DC160V/aC160V
  • 同一コネクタ内の使用チャンネル間の耐電圧
    チャンネル間数×チャンネル間耐圧
     (DC160V/aC160V)
    但し、最大耐圧はDC1000V/aC600Vまで
*3:サーミスタはオプション対応品です。
※ 本資料に記載されている内容は、今後、予告なく変更することがございます。ご了承ください。
