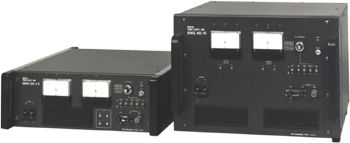

特 長
 |
| 4象限に渡る動作可能 |
- 定電圧（ＣＶ）/定電流（ＣＣ） 2つのモードで使用可能
- 電力を供給(ソース)できると共に吸収(シンク)することができ、4象限に渡る動作可能
- 力率ゼロの負荷でも最大電流で駆動
- 独立して設定できる4点の電圧、電流リミッターWO
装備
- 外部電圧、外部接点による出力のリモートプログラム、出力のON/OFF等が可能
- 出力電圧のリモートセンシング可能
アプリケーション
- 誘導性、容量性の負荷の駆動に・・・
- 変動磁場の形成と磁性材料の研究、試験に・・・
- ファンクションジェネレータの電力増幅に・・・
- 自動車用電装部品の電圧変動試験に・・・
- 半導体、電線、ブレーカ等の過渡電流試験に・・・
- DCサーボモーターの試験に・・・
- 定電流電子負荷装置として(シンク電力に制限があります)・・・
- 表面処理に・・・
| 仕様／形名 |
BWS18-15 |
BWS40-7.5 |
BWS40-15 |
BWS60-5 |
BWS120-2.5 |
| 希望小売価格(円・税抜) |
611,000 |
611,000 |
698,000 |
611,000 |
611,000 |
| 最大出電圧（V） |
±18 |
±40 |
±60 |
±120 |
| 最大出力電流（A） |
±15 |
±7.5 |
±15 |
±5 |
±2.5 |
ロード
レギュレーション |
CV |
0.01%±1mV 以内 |
0.01%±2mV 以内 |
0.01%±3mV 以内 |
0.01%±5mV 以内 |
| CC |
0.01%±5mA 以内 |
0.01%±2mA 以内 |
増幅度
(AMPモード) |
CV |
0～3.6V/V |
0～8V/V |
0～12V/V |
0～24V/V |
| CC |
0～3A/V |
0～1.5A/V |
0～3A/V |
0～1A/V |
0～0.5A/V |
リップル
(r.m.s) |
CV |
1mV以下 |
2mV以下 |
1mV以下 |
2mV以下 |
| CC |
1.5mA以下 |
0.5mA以下 |
1.5mA以下 |
0.5mA以下 |
周波数特性
+0-3dB |
CV |
DC～15kHz |
DC～20kHz |
DC～10kHz |
DC～20kHz |
| CC |
DC～10kHz |
| 最大入力電力(約VA) |
750 |
750 |
1,400 |
700 |
寸法本体
（最大値） |
(W)mm |
425(439) |
430 |
425(439) |
| (H)mm |
147(164) |
299（317） |
147(164) |
| (D)mm |
450（530） |
450（540） |
450（530） |
| 重量（約）kg |
26 |
45 |
26 |
| 形状 |
N |
GH |
N |
| オプション |
ラックマウント
アクセサリー |
MI-N／MI-N（EIA） |
MI-GH |
MI-N／MI-N（EIA） |
| 希望小売価格(円・税抜) |
4,400／6,660 |
5,700 |
4,400／6,660 |
共通仕様
| 動作モード |
： |
定電圧(CV)、定電流(CC)切り換え |
| 制限モード |
： |
電圧制限(+VL,-VL)、電流制限(+IL,-IL)の4点を5～105％まで設定 |
| ラインレギュレーションCV |
： |
0.01%±1mV以内 |
| ラインレギュレーションCC |
： |
0.01%±1mA以内 |
| 温度係数 CV |
： |
0.005%/℃ Typical |
| 温度係数 CC |
： |
0.01%/℃ Typical |
| 入力インピーダンス |
： |
5kΩ |
| 入力信号（電圧） |
： |
±10Vmax |
| 入力電源 |
： |
100VAC±10% 50/60Hz 1φ |
| 冷却方式 |
： |
強制空冷 |
| 保護装置 |
： |
出力電圧制限、出力電流制限、過温度保護、入力電流保護 |
| 動作環境 |
： |
温度0～40℃、湿度10%～90%(凍結、結露、腐食性ガスのないこと) |
|
