SD-JB

「RZ-X2/X,RPS,RBTシリーズ」などの双方向電源の出力を中継し、工事期間を大幅に短縮

SD-JB
  • 電圧：0～1500V
  • 電流：0～±800A / 0～±1600A
特長
1.供試体への配線を安全に変更が可能 2.電圧計により、供試体と電源間の電圧を確認
3.扉の開放時の感電事故を防ぐため、扉開放センサーを搭載 4.オプションにより、使用環境に合わせて設置が可能


仕様一覧

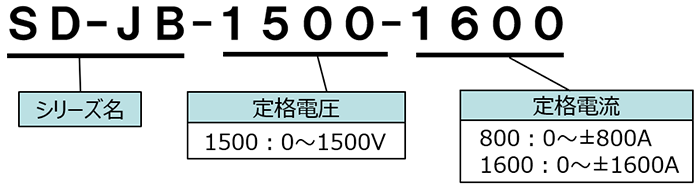

製品呼称の見方高砂の製品は仕様が一目でわかる製品呼称となっています。


項目 仕様
 形名 SD-JB-1500-800 SD-JB-1500-1600
 希望小売価格（円・税抜） 1,056,000 1,140,000
 最大使用電流 ±800A ±1600A
 最大使用電圧 1500V
 絶縁抵抗、耐電圧 20ＭΩ以上 (DC1000V メガーにて測定）、AC3.0kV 1 分間
 チャンネル数 1チャンネル
 結線方法(+とー及びINとOUTの合計) ボルトナット取付　M12 × 8個 ボルトナット取付　M12 × 16個
 適合電線(+とー及びINとOUTの合計) 200sq × 8本 200sq × 16本
 設置方法 オプションにより架台、キャスタ、自立台　から選択
外形寸法（突起物含まず） 500mm（W）× 600mm（H）× 300mm（D）
 質量 約25kg
 塗装色 マンセル N9.5 (白) (半つや)
 使用環境　温度（湿度） 0～40℃ (20～85%) 凍結、結露なきこと、腐食性ガスなきこと
 機能 配線導入口付き (上部と下部)、扉ハンドル付き（左開き）、電圧計付き、扉開放センサー付き (無電圧接点出力 1点)、
センシング用端子付き(ネジ端子 M4)、アース用取付端子(ボルトナット取付 M12、M10)
