ＲＳ－２３２Ｃとは

米国電子工業会（ＥＩＡ）によって標準化されたシリアル通信規格で、１：１で接続され、シリアル通信としては、割と古くからあり普及した規格です。コネクターはＤ－ｓｕｂ２５ピンが使われることが多いですが。最近は、ＰＣ－ＡＴ系パソコンのインターフェイス規格だったＤ－ｓｕｂ９ピンが広く普及しています。

ＲＳ－２３２Ｃで制御できる電源例

小型ズーム直流電源KX-Sシリーズ、８倍ズーム直流電源 ZX-Sシリーズ、大容量直流電源 HX-S-Gシリーズなど標準装備

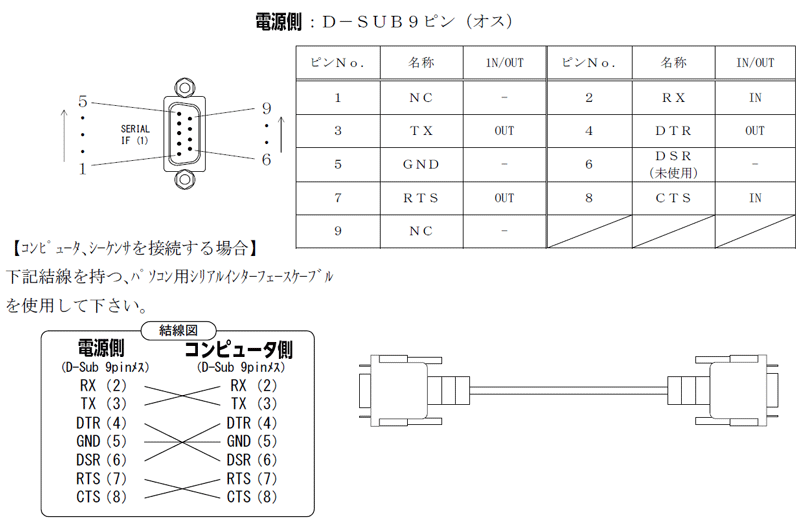

上記の高砂製作所の電源に搭載されているＲＳ－２３２Ｃポートは、電源側のＣＴＳ信号をＯＮすることにより通信が可能となります。ＣＴＳ信号をＯＮすることにより、電源側のＲＴＳ信号、ＤＴＲ信号がＯＮになります。

RS-232C IF
