０１：ＫＸとパソコンの接続ケーブルは、どのようなものを使用しますか。
０２：ＫＸとパソコンの通信設定は
０３：ＫＸと通信しない（１：１接続）
０４：ＫＸと通信しない（複数接続）
０５：シリアルケーブルは延長ケーブルを使用してよいのか
０６：ＫＸ間通信ケーブルは、代用ケーブルを使用して良いのか
０７：ＫＸの最大接続（ブランチ）台数は>
０８：複数アドレスに、連続的にコマンドを発行すると通信抜け（化け）が発生する。

01	ＫＸとパソコンの接続ケーブルは、どのようなものを使用しますか。
	KX電源とシリアルポートを装備したパソコンを接続する場合、市販シリアル・インターリンクケーブル または全結リバースケーブル(D-sub9pinメス←→D-sub9pinメス）を使用してください。 なお結線は、下記のようになっているか確認してください。 ● KX電源と接続するには、以下に示す結線である必要があります。 ※ クロスケーブルの中には、RTS、CTS線が未接続の場合もあるようです。RTS,CTS信号線はKXでは、通信を行う上で必要不可欠なものです。 ※ D-Sub25Pin－D-Sub9Pinケーブルの場合も、RTS、CTS線が未接続の場合があるため、『D-Sub9Pinメス－ D-Sub9Pinメスコネクタのクロスケーブル』を使用して下さい。
02	ＫＸとパソコンの通信設定は
	通信に使用するターミナルソフト（HyperTermなど）のビットレート設定、パリティ設定がKX電源の内部設定と等しいかどうか、また、KX側のアドレスを正しく指定しているかどうか。 ● KX電源の内部設定を変えていなければ、デフォルト設定は下記に示す通りです。 　　　　 アドレス １ 内部設定項目０ 　初期値　１　 ビットレート 9600bps 内部設定項目１ 　初期値　１(=9600bps)　 データビット ８ 固定 パリティ none 内部設定項目２　 初期値　0(=None) ストップビット １ 固定 フロー制御 none 固定 通信方式 全二重方式 フロー制御 なし 同期方式 非同期ＡＳＹＮＣ（Asynchronous） デリミタ ＣＲ＋ＬＦ 　 　・背面TERMINATION SW は、１：１接続時は、ＯＮにしておいてください。 ケーブルが上記結線のクロスケーブルであり、かつビットレートとパリティの設定が正しく行われていれば、KXアドレス指定コマンド『A』にて、『A1』（デフォルト設定の場合）を送信すると、REMOTE　LEDが点灯し通信が確立します。（※PC側のCOMポートが正常に動作していることが前提です。） ※パソコン内蔵シリアル通信ポートが正しく動作しているか確認する方法は、 　ディスクトップ等でシリアルポートが２つついている場合ｃｏｍ１←→ｃｏｍ２間を 　インターリンクで接続しwindows9x,nt4(2000)付属のhyperTermを２つ起動し各ポートに 　ダイレクト設定して通信するか確認する。シリアルポート１つの場合２台のパソコンで 　動作確認できます。
03	ＫＸと通信しない（１：１接続）
	以下の点を確認してください。 ① パソコンのシリアルケーブルは、指定結線のインターリンクケーブルですか。 ② ＫＸ背面TERMINATION設定スイッチは、ＯＮ設定されていますか。 ⑤ ＫＸのアドレスは間違っていませんか。 ⑥ ＰＣと、各ＫＸの通信設定は、同じに設定されていますか。 ⑧ デリミタ（終端文字）ＣＲ＋ＬＦ(0d h + 0a h)をコマンド文字列最後に付加していますか。
04	ＫＸと通信しない（複数接続）

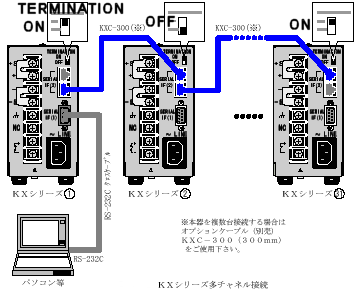

	以下の点を確認してください。 ① パソコンのシリアルケーブルは、指定結線のインターリンクケーブルですか。 ② ＫＸ間接続ケーブルは、ＫＸＣ－３００で確実に接続されていますか。 ③ ＫＸ間接続ケーブルでカスケード接続された両端末のＫＸの背面TERMINATION設定スイッチは、ＯＮに、その間のＫＸはＯＦＦにしてありますか。 ④ 背面TERMINATION設定スイッチが、ＯＮに設定されＫＸにシリアルケーブルを接続してありますか。 ⑤ 各ＫＸアドレス設定が重複していませんか。 ⑥ ＰＣと、各ＫＸの通信設定は、同じに設定されていますか。 ⑦ カスケード台数が３１台を越えていませんか ⑧ デリミタ（終端文字）ＣＲ＋ＬＦ(0d h + 0a h)をコマンド文字列最後に付加していますか。
05	シリアルケーブルは延長ケーブルを使用してよいのか
	ケーブルの長さは、市販ケーブルメーカの物を使用してください。このシリアルケーブルは、RS232-Cと電気的に互換性があり ケーブル長最大１５ｍまで可能です。
06	ＫＸ間通信ケーブルは、代用ケーブルを使用して良いのか
	オプションのＫＸ用通信ケーブルＫＸＣ－３００を使用してください。 他のケーブルを使用しますと、機器の故障や破損する可能性が有ります。
07	ＫＸの最大接続（ブランチ）台数は
	３１台までです。
08	複数アドレスに、連続的にコマンドを発行すると通信抜け（化け）が発生する。
	リードバックコマンドを発行した場合、リードバック値を完全に受信し終わる まで、次のコマンドを送信出来ません。
