FX SERIES
2023年9月販売終了

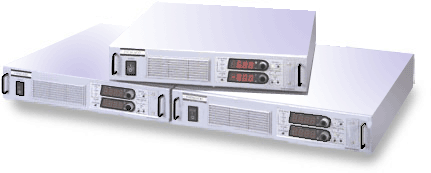

ラック組み込みに最適な薄型・コンパクトなスイッチング方式・定電圧/定電流(CV/CC)直流電源です。組込み用とやルータや通信機器用のラックマウントに最適です。

お見積り・お問い合わせ

概説

ＦＸシリーズは、高周波スイッチング方式の可変形の直流安定化電源です。
近年の市場は、小型、軽量、省エネルギを目的としたＩＣの低電圧化、自動車バッテリーの電圧変更への動きなど、電源に要求される仕様範囲が変化してきました。
ＦＸシリーズは、その電源要求に対応した小型大電流ＣＶ／ＣＣ方式の直流電源として開発されました。
最大電圧範囲／６～６０Ｖ、電力容量／１．５ｋＷ～１８ｋｗの各種を用意しました。

小型・軽量

体積比

ＧＰシリーズの約１０％(FX020-75,UX020-50の１．５倍、ＧＰ０２０－７０を比較）

重量比

ＧＰシリーズの約１０％（比較機種は上記と同様）

高信頼度設計

ＩＥＣ６１０１０に準拠した安全設計
強制空冷部分と制御部分を分離
冷却風を発熱部（放熱器）に導き、電子部品へ直接風が当たることを防止し、塩分、硫酸ミストなどによる腐食を軽減

実装性に優れたフラット構造

JISラックに搭載可能な高さ７５ｍｍ（１．５ｋＷタイプ）および１５０ｍｍ（３ｋＷタイプ）の薄型
前面吸気により隙間なく実装可能（１６００ｍｍラックに１．５ｋＷタイプを２１台搭載可能）

容易なシステムアップ

多彩なコンピュータコントロール
最大２４０台までコンピュータコントロールが可能（オプション）です。
出力電圧・電流、過電圧の設定と出力電圧・電流の読みとり（オプション）
さらにＣＶ／ＣＣ、ＰＯＷＥＲ－ＯＮ、アラームのステータス出力を装備し、システム対応に優れています。

主な用途

バーイン装置
液晶バックライトエージング
精密メッキ
電池充放電
水処理など・・・・

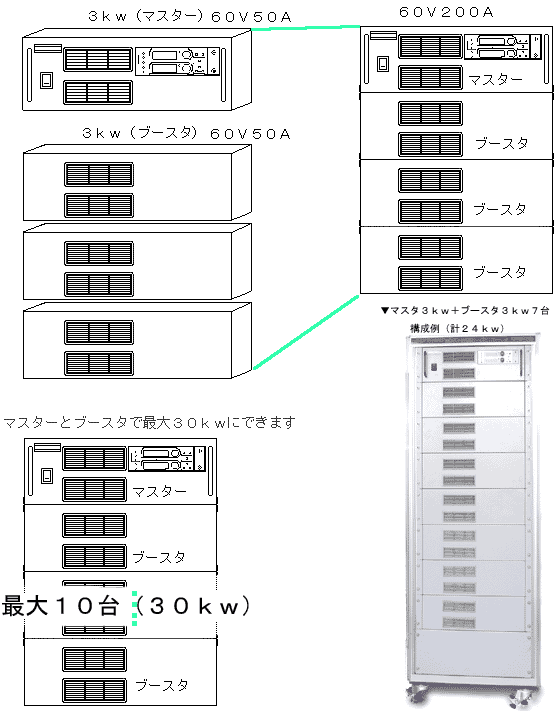

ビルディングブロックによる大電流化

マスターとブースタの構成により、必要な電流を増設できます。

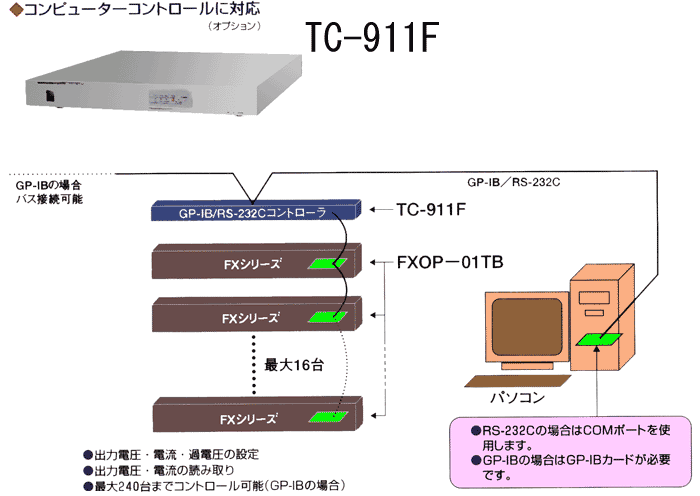

コンピュータコントロールの対応（オプション）

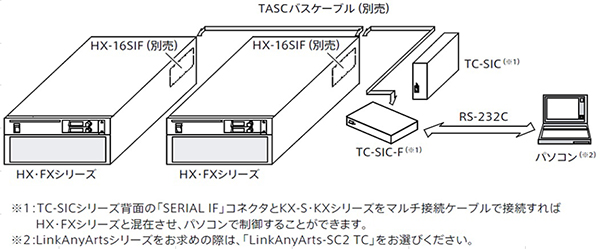

システム構成

応用例

バーイン用電源に

冷却風の前面吸気を使用していますので、隙間を空けずに重ねて実装することが可能です。
また、背面コントロール線もコネクタを介して接続しますので脱着が容易になっています。

コンデンサエージング

リモートコントロール（ＧＰ－ＩＢ、ＲＳ－２３２Ｃ）により化成電流、電圧の設定、各種ステータス出力、アラーム出力でシステムアップが容易です。

仕様

形式			FX06-200	FX06-400	FX010-150	FX010-300
出力電圧			０～６Ｖ	０～６Ｖ	０～１０Ｖ	０～１０Ｖ
出力電流			０～200A	０～400A	０～150A	０～300A
最大出力電力			1200W	2400W	1500W	3000W
入力電源			ＡＣ１８０V～２５０Ｖ　３相　４５～６５Ｈｚ
入力電流※８			８Ａ以下	１６Ａ以下	１０Ａ以下	２０Ａ以下
入力力率			０．５８以上
電力効率			７８％以上	７８％以上	７８％以上	７８％以上
定電圧	ロードレギュレーション　※１		０．０１％＋３ｍＶ
	ラインレギュレーション　※２		０．０１％＋２ｍＶ
	リップル（実行値）　※３		２０ｍＶｒ．ｍ．ｓ
	ノイズ　※４		１５０ｍＶｐ－ｐ
	温度係数		±１００ｐｐｍ／℃
	過渡回復時間　※５		１ｍｓ以内
	プログラミング時定数	立ち上がり	２５０ｍｓ（全負荷時）／２５０ｍｓ（無負荷時）
	プログラミング時定数	立ち下がり	２５０ｍｓ（全負荷時）／８００ｍｓ（無負荷時）		２５０ｍｓ（全負荷時）／１０００ｍｓ（無負荷時）
	最大吸い込み電流		０．７５Ａ	１．５Ａ	０．７５Ａ	１．５Ａ
定電流	ロードレギュレーション※７		0.05%+20mA	0.05%+40mA	0.05%+15mA	0.05%+30mA
	ラインレギュレーション		0.01%+10mA	0.01%+20mA	0.01%+7.5mA	0.01%+15mA
	リップル（実効値）		400mAr.m.s	800mAr.m.s	300mAr.m.s	600mAr.m.s
	温度係数		±１５０ｐｐｍ／℃
出力電圧計		表示	６．００	６．００	１０．００	１０．００
出力電圧計		確度	０．１％±２ｄｉｇｉｔ、温度係数５０ｐｐｍ／℃
出力電流計		表示	２００	４００	１５０．０	３００
出力電流計		確度	０．５％±２ｄｉｇｉｔ、温度係数　１５０ｐｐｍ／℃
保護機能			過電圧保護、入力過電流保護、過温度保護
リモートセンシング			負荷までの導線の電圧降下を片道１Ｖまで補償（最大電圧まで）
外形寸法 W X H X D(mm)			430x74x490	430x149x525	430x74x490	430x149x525
質量			１２ｋｇ以下	２４ｋｇ以下	１２ｋｇ以下	２４ｋｇ以下
希望小売価格（円・税抜）			352,000	594,000	352,000	594,000

形式			FX020-75	FX020-150
出力電圧			０～２０Ｖ	０～２０Ｖ
出力電流			０～75A	０～150A
最大出力電力			1500W	3000W
入力電源			ＡＣ１８０V～２５０Ｖ　３相　４５～６５Ｈｚ
入力電流※８			１０Ａ以下	２０Ａ以下
入力力率			０．５８以上
電力効率			８２％以上	８２％以上
定電圧	ロードレギュレーション　※１		０．０１％＋３ｍＶ
	ラインレギュレーション　※２		０．０１％＋２ｍＶ
	リップル（実行値）　※３		２０ｍＶｒ．ｍ．ｓ
	ノイズ　※４		１５０ｍＶｐ－ｐ
	温度係数		±１００ｐｐｍ／℃
	過渡回復時間　※５		１ｍｓ以内
	プログラミング時定数	立ち上がり	２５０ｍｓ（全負荷時）／２５０ｍｓ（無負荷時）
	プログラミング時定数	立ち下がり	２５０ｍｓ（全負荷時）／１２００ｍｓ（無負荷時）
	最大吸い込み電流		０．７５Ａ	１．５Ａ
定電流	ロードレギュレーション※７		0.05%+7.5mA	0.05%+15mA
	ラインレギュレーション		0.01%+3.8mA	0.01%+7.5mA
	リップル（実効値）		150mAr.m.s	300mAr.m.s
	温度係数		±１５０ｐｐｍ／℃
出力電圧計		表示	２０．００	２０．００
出力電圧計		確度	０．１％±２ｄｉｇｉｔ、温度係数５０ｐｐｍ／℃
出力電流計		表示	７５．０	１５０．０
出力電流計		確度	０．５％±２ｄｉｇｉｔ、温度係数　１５０ｐｐｍ／℃
保護機能			過電圧保護、入力過電流保護、過温度保護
リモートセンシング			負荷までの導線の電圧降下を片道１Ｖまで補償（最大電圧まで）
外形寸法 W X H X D(mm)			430x74x490	430x149x525
質量			１２ｋｇ以下	２４ｋｇ以下
希望小売価格（円・税抜）			352,000	594,000

形式			FX035-43	FX035-86
出力電圧			０～３５Ｖ	０～３５Ｖ
出力電流			０～43A	０～86A
最大出力電力			1505W	3010W
入力電源			ＡＣ１８０V～２５０Ｖ　３相　４５～６５Ｈｚ
入力電流※８			１０Ａ以下	２０Ａ以下
入力力率			０．５８以上
電力効率			８２％以上	８２％以上
定電圧	ロードレギュレーション　※１		０．０１％＋３ｍＶ
	ラインレギュレーション　※２		０．０１％＋２ｍＶ
	リップル（実行値）　※３		２０ｍＶｒ．ｍ．ｓ
	ノイズ　※４		１５０ｍＶｐ－ｐ
	温度係数		±１００ｐｐｍ／℃
	過渡回復時間　※５		１ｍｓ以内
	プログラミング時定数	立ち上がり	２５０ｍｓ（全負荷時）／２５０ｍｓ（無負荷時）
	プログラミング時定数	立ち下がり	２５０ｍｓ（全負荷時）／１４００ｍｓ（無負荷時）
	最大吸い込み電流		０．４３Ａ	０．８６Ａ
定電流	ロードレギュレーション※７		0.05%+4.3mA	0.05%+8.6mA
	ラインレギュレーション		0.01%+2.2mA	0.01%+4.3mA
	リップル（実効値）		86mAr.m.s	172mAr.m.s
	温度係数		±１５０ｐｐｍ／℃
出力電圧計		表示	３５．０	３５．０
出力電圧計		確度	０．１％±２ｄｉｇｉｔ、温度係数５０ｐｐｍ／℃
出力電流計		表示	４３．０	８６．０
出力電流計		確度	０．５％±２ｄｉｇｉｔ、温度係数　１５０ｐｐｍ／℃
保護機能			過電圧保護、入力過電流保護、過温度保護
リモートセンシング			負荷までの導線の電圧降下を片道１Ｖまで補償（最大電圧まで）
外形寸法 W X H X D(mm)			430x74x490	430x149x525
質量			１２ｋｇ以下	２４ｋｇ以下
希望小売価格（円・税抜）			308,000	550,000

形式			FX060-25	FX060-50
出力電圧			０～６０Ｖ	０～６０Ｖ
出力電流			０～25A	０～50A
最大出力電力			1500W	3000W
入力電源			ＡＣ１８０V～２５０Ｖ　３相　４５～６５Ｈｚ
入力電流※８			１０Ａ以下	２０Ａ以下
入力力率			０．５８以上
電力効率			８４％以上	８４％以上
定電圧	ロードレギュレーション　※１		０．０１％＋３ｍＶ
	ラインレギュレーション　※２		０．０１％＋２ｍＶ
	リップル（実行値）　※３		２０ｍＶｒ．ｍ．ｓ
	ノイズ　※４		１５０ｍＶｐ－ｐ
	温度係数		±１００ｐｐｍ／℃
	過渡回復時間　※５		１ｍｓ以内
	プログラミング時定数	立ち上がり	２５０ｍｓ（全負荷時）／２５０ｍｓ（無負荷時）
	プログラミング時定数	立ち下がり	２５０ｍｓ（全負荷時）／１８００ｍｓ（無負荷時）
	最大吸い込み電流		０．２５Ａ	０．５Ａ
定電流	ロードレギュレーション※７		0.05%+2.5mA	0.05%+5mA
	ラインレギュレーション		0.01%+1.3mA	0.01%+2.5mA
	リップル（実効値）		50mAr.m.s	100mAr.m.s
	温度係数		±１５０ｐｐｍ／℃
出力電圧計		表示	６０．０	６０．０
出力電圧計		確度	０．１％±２ｄｉｇｉｔ、温度係数５０ｐｐｍ／℃
出力電流計		表示	２５．０	５０．０
出力電流計		確度	０．５％±２ｄｉｇｉｔ、温度係数　１５０ｐｐｍ／℃
保護機能			過電圧保護、入力過電流保護、過温度保護
リモートセンシング			負荷までの導線の電圧降下を片道１Ｖまで補償（最大電圧まで）
外形寸法 W X H X D(mm)			430x74x490	430x149x525
質量			１２ｋｇ以下	２４ｋｇ以下
希望小売価格（円・税抜）			308,000	550,000

共通仕様
※１　負荷電流の０～１００％の変動に対して、センシングポイントにて測定
※２　入力電圧の±１０％の変動に対して
※３　２０Ｈｚ～１ＭＨｚにて
※４　２０Ｈｚ～２０ＭＨｚのオシロスコープにて
※５　負荷電流の５０％～１００％の急変に対して０．１％＋１０ｍＶ以内に回復する時間
※６　出力スイッチのＯＮ－ＯＦＦまたは外部コントロールにより、設定値の±１％以内に達する時間
※７　最大出力電流にて負荷抵抗０～定格まで変化させた場合
※８　入力電圧ＡＣ２００Ｖにて

その他
●１０台までの並列運転、２台の直列運転が可能
●ＧＰ－ＩＢにより出力電圧・電流、過電圧の設定と出力電圧・電流の読み出しが可能（オプション）
●ＣＶ，ＣＣ，ＰＯＷＥＲ－ＯＮ，ＡＬＭのステータス出力

オプション

品名	形名	希望小売価格（円・税抜）
ブランクパネル 2023年9月販売終了	RB-FX	1,900
ラックマウントホルダ(1.5kW用) 2023年9月販売終了	MI-FX75	3,300
ラックマウントホルダ(3kW用) 2023年9月販売終了	MI-FX150	3,900
ジョイント金具 2023年9月販売終了	JM-FX	3,300
TASCバスケーブル　33㎜	TASC-50	600
TASCバスケーブル　500㎜	TASC-500	2,200
通信アダプタ (RS232Cシリアルコンバータ)	TC-SIC	55,000
通信アダプタ (RS232Cシリアルコンバータ)	TC-SIC-F	77,000
通信アダプタ用ボード (工場オプション)	HX-16SIF	85,800

外観図

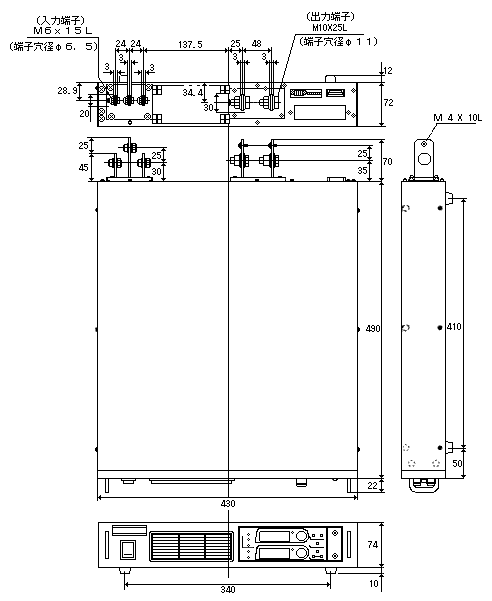

１．２ｋＷ　１．５ｋＷタイプの外観図

ＦＸ　１．５ｋｗタイプの外観図

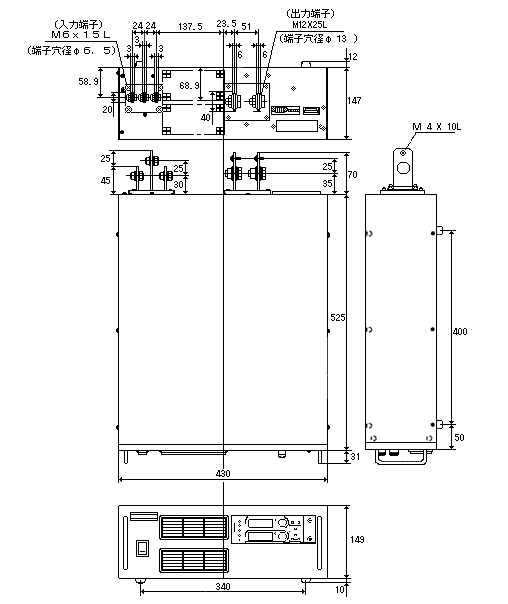

２．４ｋＷ　３ｋＷタイプの外観図

ＦＸ　３ｋｗタイプの外観図

３ｋＷタイプ　Ｘ　４台ラック組例

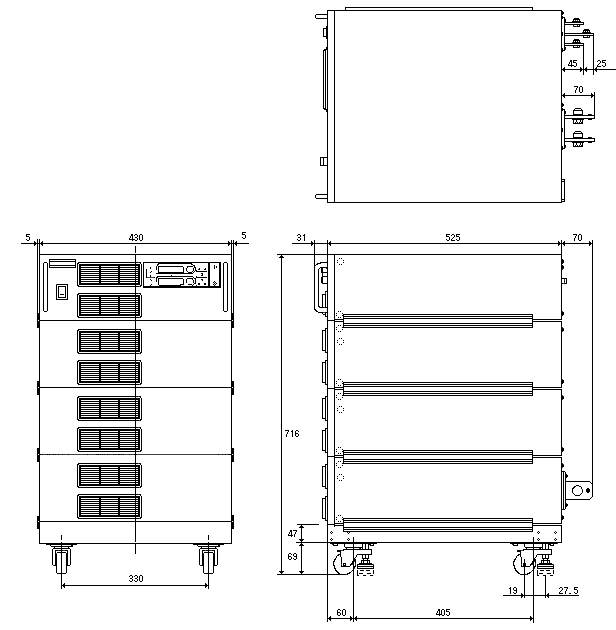

ＦＸ　１２ｋｗラック構成外観図　上面・前面・側面

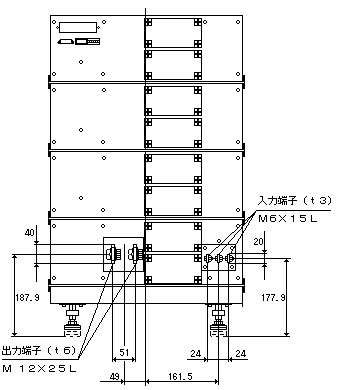

ＦＸ　１２ｋｗラック構成外観図　背面
