お客様から電源に関する問い合わせで、他のユーザ様にも参考になると思われる情報を公開しています。

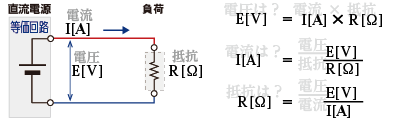

電源は定電圧モード、又は、定電流モードのいずれかでご使用いただけるようになっております。 電源に負荷抵抗などを接続して、電圧をかけると、オームの法則から電流は一義的に決まりますので電圧を変化させると、電流もそれにつれて変化します。 電圧を上げて、電流を一定に保つには、電圧を上げると同時に負荷抵抗値も大きくする必要があります。

抵抗負荷の場合、定電圧状態(CVモード)で電圧を上げると電流が増えます。定電流状態(CCモード）で電流を抑制するとそれに応じて電圧も抑制されます。

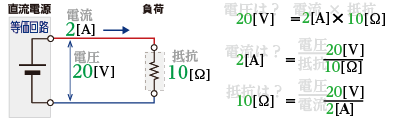

例えばR=１０Ωの負荷抵抗に、電源から定電圧モード(CV）でE=２０Ｖに設定すると、オームの法則の 『Ｉ＝E/R』によりI=は２Ａになります。電圧を上げると電流が増えます。また定電流モード(CC)で定電流値を２Ａに設定した場合、Ｒ値とＩ値を固定している為定電圧値を２０Ｖ以上に設定しても電圧は２０Ｖ以上には上がりません。この状態で定電圧値を２０Ｖ以上から２０Ｖ以下に下げますとＣＣモードがＣＶモードに移行し電圧も電流も下がります。

FAN付の強制空冷タイプの電源は、基本的には前面から吸気し、背面から排気する設計になっております。前面パネルに吸気口が無く、側面から吸気するタイプがありますので、個別に取扱い説明書をご覧の上、確認をお願いします。 電源の前面側（又は側面）、背面側それぞれに吸気、排気用スペースの確保をお願いします。

まず、負荷を外してください。その上で、出力電圧を確認してください。 それでも、電圧が出ない場合は、ＣＶツマミ、ＣＣツマミを右方向に少し回してみてCVまたはCCランプが点灯するかどうか確認をお願いします。この操作でCV/CCランプが点灯しない場合は、修理をご依頼願います。 同様に、上記操作で出力が出ない場合も、故障が疑われますので、修理をご依頼願います。 修理のご依頼は、お取扱いの販売店にお問い合わせ願います。

製品故障と思ったら
　１．電源製品に対する入力電源接続状態と適正な電源電圧入力であるかを確認ください。
　２．電源接続等に問題なければ、故障している可能性があります。
　　　該当機種の取扱説明書の「故障時の対応」、又は、以下の項目に沿って電源製品の動作状況をご確認の上、弊社お客様サービスまでご連絡下さい。

　　　①　入力電源ケーブルは正しく接続されていますか。
　　　②　入力電圧は適切なものが入力されていますか。
　　　③　電源を入れたときにどのような表示が出ていますか。
　　　④　FANは回転していますか。　　
　　　⑤　プリセットボタンを押して表示が、押す前とではどのように変わりましたか。
　　　⑥　functionの設定を変更していれば、どの設定になっていますか。
　　　⑦　ＣＶ、ＣＣランプのどちらのランプがついていますか。
　　　　　もしくは、両方とも、消えている、点灯していますか。
　　　⑧外部コントロール端子に何か接続していますか。
　　　　　接続している場合は、正しく接続されていますか。

これらのランプは電源製品の動作モードを示すものです。 ＣＶは、定電圧制御(Constant Voltage)、ＣＣは、定電流制御(Constant Current)略で、定電圧源として動作しているか定電流源として動作しているかを示しています。

高砂製作所の電源には、定電流源に切り替えるスイッチはありません。 定電流源としてご使用いただくには、CCツマミを操作して、左に回していくと電流制御に自動的に切り替わります。この時CCランプが点灯します。その上で、CVツマミを少し右に回しておくと、CCツマミで電流を設定できます。 詳しくは該当製品の取扱説明書「定電流電源としての使い方」をご確認ください。

バッテリーなどの充電された負荷やモーター・コイルなどの誘導性負荷などを直接直流電源装置に接続するとを思わぬトラブルになる場合があります。
このような負荷を接続する時は、逆流防止用のダイオードを出力端子に接続することで、事故を未然に防ぐことができます。 高砂製作所では、そのような使い方をなさるお客様の為に、大電流タイプのダイオードＢＯＸを提供しておりますので、販売店又は弊社営業窓口にお問い合わせ願います。

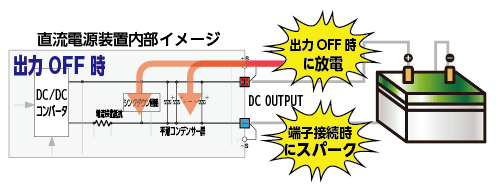

逆流防止ダイオードなしてバッテリーと接続すると以下のようなことが発生する場合があります。 ●バッテリー接続時に電源の内部平滑コンデンサーへ瞬間的に大電流が流れ込み！端子部などを溶断・損傷する可能性があります。 ●電源OFF時など、直流電源装置側へ電流が流れ込みバッテリーを徐々に放電します。長時間接続の場合は完全放電（過放電状態）しバッテリーも損傷する場合があります。
逆流防止ダイオードなしてモーターやコイルなどの誘導性負荷と接続すると以下のようなことが発生する場合があります。 ●電源の出力変化やモーター・コイルなどに物理的変化が加わった場合などに逆起電力やサージ等の高い電圧が発生し電源やその他を破損する場合があります。 ●出力ＯＦＦ時やモーター類に外部要因により回生電力が発生し電源装置へ電流が流れ込み電源装置故障や思わぬ状態になる場合があります。

逆流防止ダイオードは、電源の定格に従った電圧、電流を流す必要がありますので、大きな電力に耐える必要があり、高価な素子になりますので、標準では電源内に入っておりません。 容量性負荷をご使用するお客様には、ダイオードＢＯＸをご紹介しております。 販売店、又は、高砂製作所営業窓口にお問い合わせ願います。

センシングとは 電源製品の出力端子から負荷までのケーブル配線長や太さより発生する「電圧降下」を補償する機能です。 検出場所において「電圧降下」が発生すると、電源ではその検出場所が設定電圧になるように電源の出力電圧を制御します。 　　　参考リンク→（電源装置のリモート・センシングとは） 　　　

マニュアルのセンシングの設定欄をご覧いただき、設定、及び、センシングケーブルが正しく接続されているか、ご確認をお願い致します。 解決できない場合は、「その他製品に関するお問い合わせ」のページから、お問い合わせ願います。
お問い合わせページはこちら

PCによるリモート制御時には本体前面パネルのOUTPUTボタンは使えなくなりますので手動でのON/OFFができなくなります。 ZX-S、HX-S-G等の電源ではLocalボタンを押すことで、前面パネルで操作可能になり、ON/OFF可能です。その場合は、PCとの接続が外れてしまいますのでご注意願います。

入出力ケーブルがノイズの影響を受けている可能性が考えられます。 ケーブルをを確認してみてください。 入力ケーブル、出力ケーブル、リモートセンシングのケーブルが、それぞれ撚り線になっていることを確認してください。 また入力ケーブルと出力ケーブルが近づきすぎていないか配置を見直してください。 製造後7～10年以上経過し、オーバーホール等を実施していない電源では、電解コンデンサの劣化により、リップルが高い値になる場合があります。この場合は、オーバーホールを行うことで解決しますので、お取扱いの販売店にご相談願います。

▼電源装置の製造年度は、こちらから調べられます。

電源の出力だけを、接続しても連動しません。 マニュアルを確認しながらコントロール線を接続し、ディップスイッチの位置を設定してください。 並列接続が完了していると、マスター側の電源はCV/CCランプが点灯し、スレーブ側の電源は、CCランプが点灯しますので確認できます。

FK-3シリーズは電子負荷と言って、負荷抵抗の代わりになるものです。負荷抵抗の挙動を様々な角度から設定できますが電源ではないので、電子負荷装置から電圧を発生させること はできません。
例えば、１２Ｖのバッテリーを模擬する場合は、ＣＶモードで１２Ｖを設定します。そこにつなぎこむ外部電圧が１２Ｖ以上にならないと、電流が流れません。電流値は、設定した ΔＲと、(外部電圧-12V)＝ΔVで決まります。

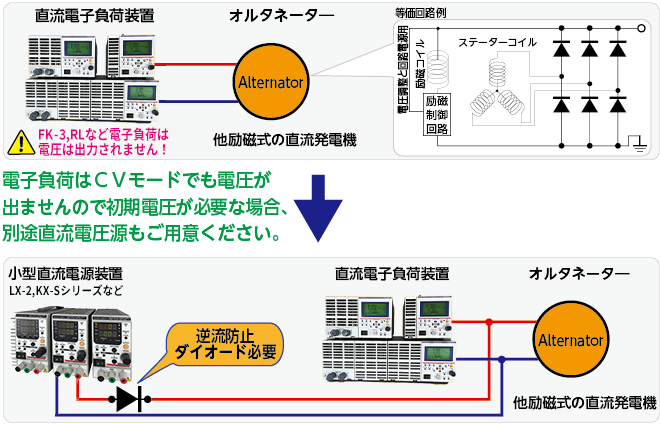

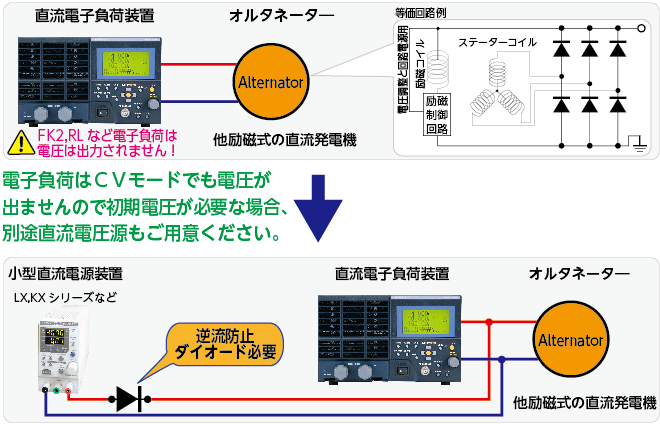

自動車などのオルタネータ―（直流用発電機）などで他励磁式（永久磁石等を使わず初期発電用の励磁電流をバッテリーに依存するタイプや制御回路に始動時電源が必要な場合）は、電子負荷と直結しても発電が開始されない場合があります。その場合は外部励磁電流用（初期励磁）に小型の直流電源などをダイオード経由で接続してください。設定例 電子負荷 CV値12.6V以上　小型直流電源 CV値は電子負荷CV値より0.5V以上低い値を設定します。(小型直流電源には逆流防止ダイオード必要)

5年間電源に一度も通電していない場合は、弊社にて点検またはオーバーホールを行った後、ご使用をお願い致します。そのまま通電すると、有寿命部品（電解コンデンサやファンなど）の品質・性能劣化による故障が発生する可能性があります。
長期保管品を弊社にて点検、オーバーホールせずに動作させると、発煙・発火につながる恐れがありますので、ご使用の前に以下のページから弊社にお問い合わせください。
お問い合わせページはこちら

ＰＤＦ版のマニュアルは、各製品のページ、または、取扱説明書ダウンロードからウンロードできます。
→ダウンロードページはこちらから

ご希望の機種のマニュアルが掲載されていない場合は、以下のお問い合わせのページから、製品名とマニュアル希望を明記の上、お問い合わせ願います。
お問い合わせページはこちら

CAD版のデータを、ご希望の方は、以下のお問い合わせのページから、製品名を明記の上、お問い合わせ願います。
CAD版が準備できない場合はPDF版になりますこと、ご了承願います。
お問い合わせページはこちら

AC入力電源が単相3線か三相3線かどうかをご確認願います。 3相入力の直流電源には三相3線の入力電源を接続してください。 単相3線を誤って接続している場合が報告されています。 ご準備頂いたAC電源が3相か単相３線かどうかが不明の場合は、テスターで確認することができます。 テスターをAC電圧測定レンジで各線間を測定した際に、1か所が200Vで残り2か所が100Vの場合には単相3線、各線間の電圧が全て200Vの場合には三相3線となります。

三相３線のうち二相を使用することで単相の電源を動かすことが可能です。 電源の負荷の取り方によっては相間のバランスが崩れ発熱したり、電力会社との契約によっては、規約違反になる場合もありますので、ご注意願います。

高砂製作所では、お近くの販売店をご紹介しております。 お問い合わせのページから、ご住所などをお知らせください。
お問い合わせページはこちら

ZX-1600シリーズは定格出力電力1600Wの電源です、定格を上回る出力電力で使用されると故障の原因となりますので、定格電力の範囲内でご使用ください。

ロータリーエンコーダーの交換は、基板からロータリーエンコーダーを取り外したり、再度取り付ける修理となりますので、弊社にて修理致します。修理問い合わせのページからお申込み願います。
お問い合わせページはこちら

修理品は鶴岡事業所ＣＳセンター宛に、御送付をお願い致します。
　送付先：（株）高砂製作所 ＣＳセンター
　〒997-0011　山形県鶴岡市宝田三丁目14-24
　フリーダイヤル　0120-963-213
　携帯から　0235-25-9783

修理中の貸出機のご用意はございません。 機種によっては、お貸しできる場合もございますので、「保守・メンテナンスに関するお問い合わせ」のページからお問い合わせ願います。
お問い合わせページはこちら

取扱説明書で交換可能としている部品以外の部品単体販売は行ってません。 一旦、お客様でカバーを外して修理等をなされた装置に関しましては以降の修理をお断りすることがございますのでご注意願います。 カバーを取り外しての部品交換は、高砂製作所にお任せ下さい。

標準的な価格を、機種毎に決めておりますので、お取扱いの販売店にお問い合わせください。 製品の製造年度、故障の程度、その他条件によって価格は変わりますこと、ご承知おき願います。

修理品などの納期は、工場引き取り品の場合、ご注文書発行を起点として 修理は約3週間、この他、校正は約2週間、オーバーホールは交換部品の関係で約1.5ヶ月が目安となります。 製品の故障の程度、汚損状況、部品の入手状況により納期が変わりますので、その都度ご確認をお願い致します。

修理可能かどうか、弊社で診断を行ったうえで、お知らせします。診断は、送料を含め有償になりますので、お取扱いの販売店にお問い合わせください。

各種電源用に専用箱を有償にて準備可能です。お客様の御返送前に、宅配便にてお届けいたしますのでＣＳセンターまでお問い合わせ願います。

お客様で、電源のカバーを開けて手を加えられた電源の修理は、お断りしておりますので、ご了承の程お願いいたします。

USBドングルが故障した場合は、有償で交換いたします。
詳細は、購入した販売店もしくは弊社へお問い合わせください。

USBドングルを紛失した場合は、理由の如何を問わず、再発行できません。
該当ソフトウェアの再購入が必要です。
