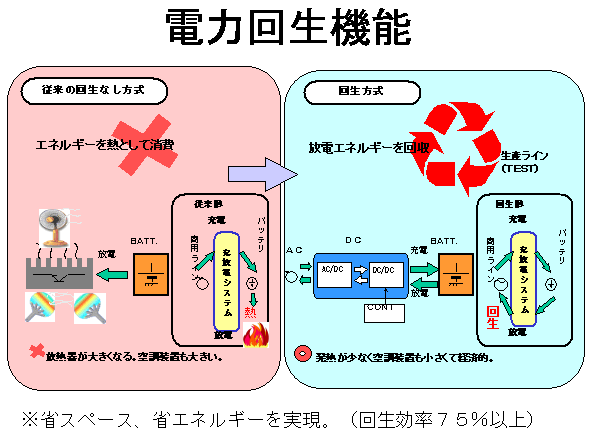

本装置は、中型～大型二次電池の特性評価試験、エージング、出荷検査等に最適な、電力回生型・電池充放電試験システムです。 この電池充放電装置は、充電時の電源としても高効率で充電するのはもちろんのこと、放電時の電子負荷として動作する時も、放電エネルギを効率良く回生し再利用する為、試験設備の省エネルギー化のメリットとして、温室効果ガス（CO2）の排出低減により地球温暖化防止に寄与するほか、空調設備費用や、空調維持管理費用も大幅に削減します。トータルで環境負荷低減することにより、お客様の環境競争力に貢献します。

１．高速／高精度計測機能
電源内部に充放電電源の制御計測用に３２Bit　RISC　ＣＰＵを内蔵し、制御パソコンとＬＡＮで接続。

　　●高速で高精度な計測処理が可能。
　　　電圧：１ｍＶ
　　　電流：０．１ｍＡ（２．２Ａ　 ＬＯＷレンジ時）
　　　測定周期：　最小　１０ｍＳｅｃ

　　●高速で高精度な電圧／電流／電力の設定が可能
　　　電圧：２．５ｍV
　　　電流：２ｍA
　　　電力：０．０５Ｗ(小型：５V２０Aタイプ)
　　　設定間隔：　最小　１０ｍSec

　　●各チャンネル毎の独立したシーケンス（パターン）試験が可能。

２．柔軟な拡張性

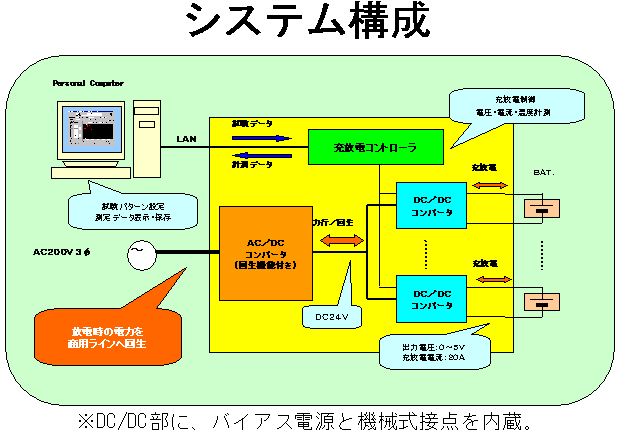

ＡＣ／ＤＣ部・ＤＣ／ＤＣ部は、独立したユニットで構成し、必要な電流容量、
チャンネル数に応じてユニットを増設して対応することができます。

　　ニーズに合わせた、電流容量・チャンネル数を構成できます。

　　●最大電流３００Ａの実績。
　　●高電圧（５００Ｖ）、大電流（１ｋＡ）　大電力（数１００ｋＷ）も可能。


３．多彩な充放電モード
豊富な充放電モードを備えているため、あらゆる充放電試験に対応できます。

　　●定電流（CC）充電／放電
　　●定電流定電圧（CC/CV）充電
　　●定電力（CP）充電／放電
　　●パルス充放電1～4（CCかCPかを選択）
　　●休止

４．高速パルス充放電切り替え
パルスモードでの充放電の切り替えは、１０ｍｓの瞬時切り替えが可能。

５．優れた保護機能
ハードウェアとソフトウェアによる、２重の安全機構を装備。

　　●ハードウェア：入力過電圧・入力過電流
　　　出力過／減電圧・出力過電流　過温度保護機能
　　●ソフトウェア： 過電圧・過電流・過温度
　　　※温度計測はオプション

６．恒温槽との連動（オプション）
通信によるリモート制御を行い、恒温槽の運転状態と連動した試験が可能。

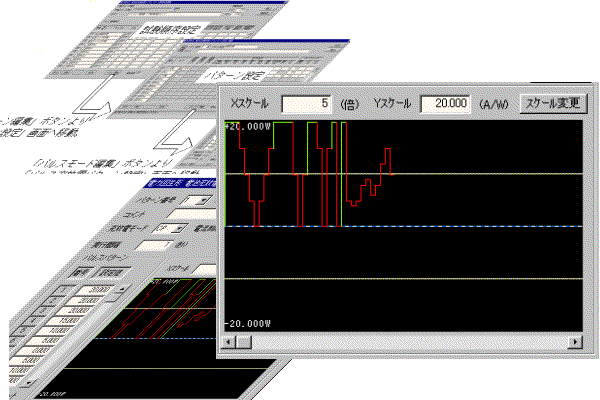

充放電コントロール ソフトウェア

●様々な充放電モードやパターン移行条件を組合わせて自動試験が可能。
●最大６０，０００ステップのパルスデータの作成が可能
●全チャンネルの試験実行状況および、計測データの表示が可能
●測定データを（電圧、電流、電力）をリアルタイムで、グラフ表示が可能
●試験したデータをＣＳＶ形式で保存

またオプションにより、ロガーによる計測、多チャンネル制御や恒温槽（防爆）連動制御等も可能です。
追加でリップル重畳機能やインピーダンス測定機能(遮断法、交流加算法）が必要な場合についてもご相談ください。

※ 改良に伴い製品の仕様、外観形状などおことわりなしに変更することがあります。
