●GP-IB、RS-232Cコントロールは、TC-911F、FXOP-01TBが必要(FXOP-01TB取付は工場オプション)

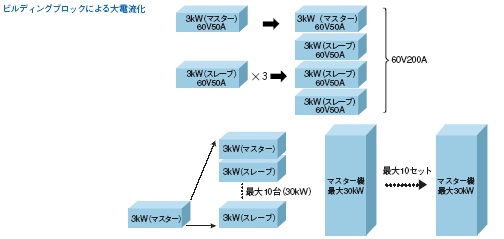

●10台までの並列運転、2台の直列運転が可能
●GP-IBにより出力電圧・電流、過電圧の設定と出力電圧・電流の読み出しが可能(オプション)
●CV、CC、POWER-ON、ALMのステータス出力

アプリケーション例

●バーイン装備   ●液晶バックライトエージング   ●精密メッキ   ●電池充放電   ●水処理など…

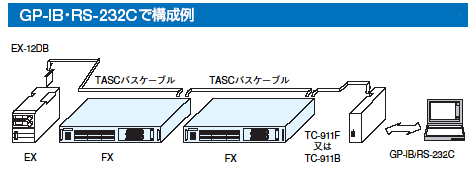

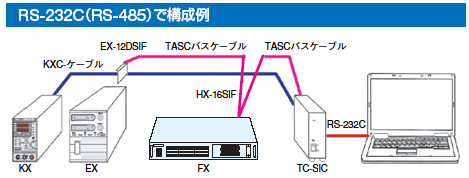

構成例



※TC-911シリーズのTASCバスとTC-SICのTASCバスは混在できません。


先頭へ

オプション

FX用アクセサリー 標準価格(¥)
ブランクパネル RB-FX 1,700
ラックマウントホルダー(1.5kW用) MI-FX75 3,000
ラックマウントホルダー(3kW用) MI-FX150 3,500
ラックマウントホルダー(TC-911F用) MI-911F 2,800
ジョイント金具 JM-FX 3,000

仕様

形式 FX06-200 FX06-400 FX010-150 FX010-300
出力電圧 0~6V 0~6V 0~10V 0~10V
出力電流 0~200A 0~400A 0~150A 0~300A
最大出力電力 1200W 2400W 1500W 3000W
入力電源 AC180V~250V 3相 45~65Hz
入力電流※8 8A以下 16A以下 10A以下 20A以下
入力力率 0.58以上
電力効率 78%以上 78%以上 78%以上 78%以上
定電圧 ロードレギュレーション
※1
0.01%+3mV
ラインレギュレーション
※2
0.01%+2mV
リップル(実効値)※3 20mVrms
ノイズ※4  150mVp-p
温度係数 ±100ppm/℃
過渡回復時間※5 1ms以内
プログラミング時
定数※6
立ち上がり 250ms(全負荷時)/250ms(無負荷時)
立ち下がり 250ms(全負荷時)/800ms(無負荷時) 250ms(全負荷時)/1000ms(無負荷時)
最大吸い込み電流 0.75A 1.5A 0.75A 1.5A
定電流 ロードレギュレーション
※7
0.05%+20mA 0.05%+40mA 0.05%+15mA 0.05%+30mA
ラインレギュレーション 0.01%+10mA 0.01%+20mA 0.01%+7.5mA 0.01%+15mA
リップル(実効値) 400mArms 800mArms 300mArms 600mArms
温度係数 ±150ppm/℃
出力電圧計  表示 6.00 6.00 10.00 10.00
 確度 0.1%±2digit、温度係数 50ppm/℃
出力電流計  表示 200 400 150.0 300
 確度 0.5%±2digit、温度係数 150ppm/℃
保護機能 過電圧保護、入力過電流保護、過温度保護
リモートセンシング 負荷までの導線の電圧降下を片道1Vまで補償(最大電圧まで)
外形寸法 W×H×D
(mm)
430×74×490 430×149×525 430×74×490 430×149×525
質量(約)kg 12 24 12 24
標準価格(¥) 320,000 540,000 320,000 540,000


形式 FX020-75 FX020-150
出力電圧 0~20V 0~20V
出力電流 0~75A 0~150A
最大出力電力 1500W 3000W
入力電源 AC180V~250V 3相 45~65Hz
入力電流※8 10A以下 20A以下
入力力率 0.58以上
電力効率 82%以上 82%以上
定電圧 ロードレギュレーション
※1
0.01%+3mV
ラインレギュレーション
※2
0.01%+2mV
リップル(実効値)※3 20mVrms
ノイズ※4 150mVp-p
温度係数 ±100ppm/℃
過渡回復時間※5 1ms以内
プログラミング時
定数※6
立ち上がり 250ms(全負荷時)/250ms(無負荷時)
立ち下がり 250ms(全負荷時)/1200ms(無負荷時)
最大吸い込み電流 0.75A 1.5A
定電流 ロードレギュレーション※7 0.05%+7.5mA 0.05%+15mA
ラインレギュレーション 0.01%+3.8mA 0.01%+7.5mA
リップル(実効値) 150mArms 300mArms
温度係数 ±150ppm/℃
出力電圧計 表示 20 20
確度 0.1%±2digit、温度係数 50ppm/℃
出力電流計 表示 75 150
確度 0.5%±2digit、温度係数 150ppm/℃
保護機能 過電圧保護、入力過電流保護、過温度保護
リモートセンシング 負荷までの導線の電圧降下を片道1Vまで補償(最大電圧まで)
外形寸法 W×H×D
(mm)
430×74×490 430×149×525
質量(約)kg 12 24
標準価格(¥) 320,000 540,000


形式 FX035-43 FX035-86
出力電圧 0~35V 0~35V
出力電流 0~43A 0~86A
最大出力電力 1505W 3010W
入力電源 AC180V~250V 3相 45~65Hz
入力電流※8 10A以下 20A以下
入力力率 0.58以上
電力効率 82%以上 82%以上
定電圧 ロードレギュレーション
※1
0.01%+3mV
ラインレギュレーション
※2
0.01%+2mV
リップル(実効値)※3 20mVrms
ノイズ※4 150mVp-p
温度係数 ±100ppm/℃
過渡回復時間※5 1ms以内
プログラミング時
定数※6
立ち上がり 250ms(全負荷時)/250ms(無負荷時)
立ち下がり 250ms(全負荷時)/1400msec(無負荷時)
最大吸い込み電流 0.43A 0.86A
定電流 ロードレギュレーション※7 0.05%+4.3mA 0.05%+8.6mA
ラインレギュレーション 0.01%+2.2mA 0.01%+4.3mA
リップル(実効値) 86mArms 172mArms
温度係数 ±150ppm/℃
出力電圧計 表示 35 35
確度 0.1%±2digit、温度係数 50ppm/℃
出力電流計 表示 43 86
確度 0.5%±2digit、温度係数 150ppm/℃
保護機能 過電圧保護、入力過電流保護、過温度保護
リモートセンシング 負荷までの導線の電圧降下を片道1Vまで補償(最大電圧まで)
外形寸法 W×H×D
(mm)
430×74×490 430×149×525
質量(約)kg 12 24
標準価格(¥) 280,000 500,000



形式 FX060-25 FX060-50
出力電圧 0~60V 0~60V
出力電流 0~25A 0~50A
最大出力電力 1500W 3000W
入力電源 AC180V~250V 3相 45~65Hz
入力電流※8 10A以下 20A以下
入力力率 0.58以上
電力効率 84%以上 84%以上
定電圧 ロードレギュレーション
※1
0.01%+3mV
ラインレギュレーション
※2
0.01%+2mV
リップル(実効値)※3 20mVrms
ノイズ※4  150mVp-p
温度係数 ±100ppm/℃
過渡回復時間※5 1ms以内
プログラミング時
定数※6
立ち上がり 250ms(全負荷時)/250ms(無負荷時)
立ち下がり 250ms(全負荷時)/1800ms(無負荷時)
最大吸い込み電流 0.25A 0.5A
定電流 ロードレギュレーション
※7
0.05%+2.5mA 0.05%+5mA
ラインレギュレーション 0.01%+1.3mA 0.01%+2.5mA
リップル(実効値) 50mArms 100mArms
温度係数 ±150ppm/℃
出力電圧計 表示 60 60
確度 0.1%±2digit、温度係数 50ppm/℃
出力電流計 表示 25 50
確度 0.5%±2digit、温度係数 150ppm/℃
保護機能 過電圧保護、入力過電流保護、過温度保護
リモートセンシング 負荷までの導線の電圧降下を片道1Vまで補償(最大電圧まで)
外形寸法 W×H×D
(mm)
430×74×490 430×149×525
質量(約)kg 12 24
標準価格(¥) 280,000 500,000
