TC-SIC シリアルコンバータ EX-12DSIF  D/A−A/Dボード
 RS-232Cコントロール
-->
TC−SICシリアルインターフェイスコンバータです。 EX-12DSIFこのカードをEX電源本体に実装します。
TC-SIC 希望販売価格(円・税別) ¥50,000 EX-12DSIF 希望販売価格(円・税別) ¥58,800

適応機種:EX-2シリーズ、KXシリーズ
システム構成:
TC−SICはRS-232CインターフェースをもったシリアルインターフェイスコンバータでEXー2シリーズ(本体のスロットにEX-12DSIFを実装して使用)、KXシリーズとコンピュータの間で双方向通信(38.4kbps)を行います。
一台のTC-SICでEX-2、KXシリーズを合計31台まで接続できます。

TC−SICとEX−12DSIF間はフラットケーブル(TASCバスケーブル)で、TCーSICとKXシリーズ間はマルチ接続ケーブル(KXC−300,KXC−600)で簡単に接続できます。
TC−SICとEX,KXシリーズ間はRS−485準拠のシリアルインターフェイスです。

※ シリアルインターフェイスを持たないパソコンを接続するには、別売USB−シリアル変換アダプタにて対応可能です。
特長:
・EXー2シリーズ、KXシリーズの混在システムを構成できます。(注1)
・EX−12DSIFではCPU処理によって従来のTC−911B/EX−12DBに比べ大幅に処理速度が向上しています。(注1)
・コマンドによる一斉アウトプットON/OFFが可能です。
・外部接点あるいはフォトカプラでの一斉アウトプットOFFが可能。
・EX、KXシリーズ共、電圧・電流の設定と計測値、ステータスのリードバックが可能です。
・TC−SICはAC85〜254Vまでの入力電圧に対して切替なしで動作します。
・EX用ラックマウントホルダー(RH−EX)にはTC−SIC用のスペースが確保されているため、すっきりとしたラックマウントが可能です。

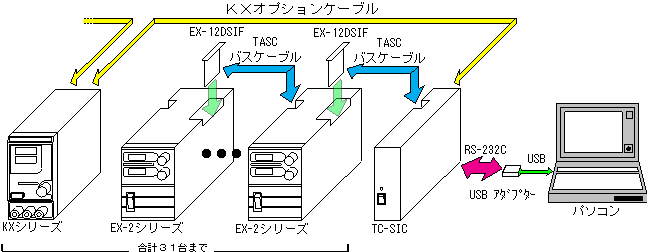

◆システム例
◆EX-12DSIF
  • EX-12DSIFはEX-2シリーズ専用のDA-ADボードで、EX-2シリーズ本体のスロットに実装されます。シリアルバスを介しTC−SIC経由でのコンピュータコントーロールに必要になります。EX-12DSIFにはTASCバスケーブル(20Pフラットケーブル25mm)が添付されます。
◆EX-12DSIFコントロール機能
動 作 制御項目 分解能、機能
設   定 定電圧値 0.025%
定電流値 0.025%
OVP値 約0.4%
OCP値 約0.4%
出力スイッチ ON/OFF(一斉制御可能)
入力トリップ トリップコマンドによりNFBトリップ
アラームリセット アラームによるスイッチング停止からの復帰
読み出し 出力電圧 0.025%
出力電流 0.025%
ステータス CV、CC
アラーム OVP,OCP,OHP
設定値 各設定値をリードバック
I.D 型名・各設定フルスケール
◆信号ケーブル
型 名 仕  様  希望販売価格(円・税別)
TASC−50 20Pフラットケーブル 33mm
TASCバスケーブル (注1)
500
TASC−500C 20Pフラットケーブル(中継ケーブル含む) 500mm
TASCバスケーブル (注1)
2,000
KXC−300 KXオプションケーブル 300mm 1,250
KXC−600 KXオプションケーブル 600mm 1,500
 (注1) TC−911シリーズのTASCバスとは混在できません。
