新製品 IP Converter 簡単!レガシーインターフェースをIP変換!!

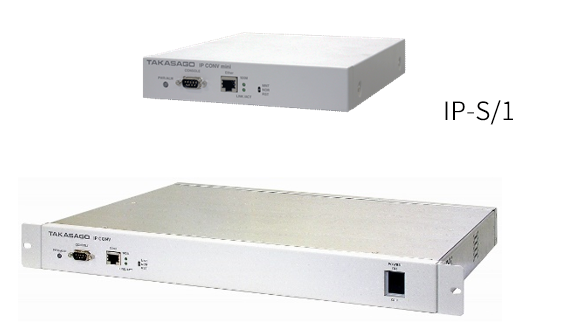

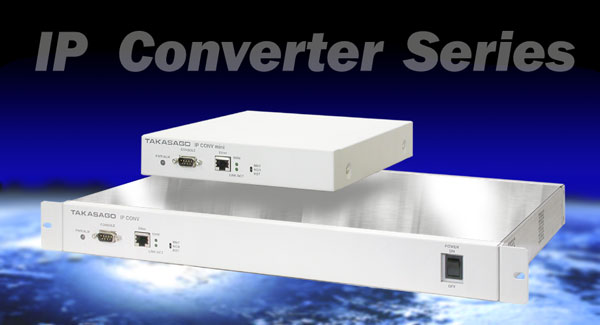

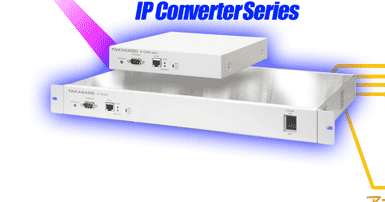

IP CONV 1スロットタイプと3スロットタイプ
クリックすると詳細にジャンプします。 クリックすると詳細にジャンプします。
クリックすると詳細にジャンプします。 クリックすると詳細にジャンプします。
本装置は卓越した技術力と長年の豊かな経験、そしてさまざまな遠隔監視制御で培った技術で既存レガシーインターフェースのRS−232Cやアナログ信号、接点信号などのシステムや機器を、最先端のIP網技術との融合により、簡単にネットワーク対応のシステム又は機器に変換する為の装置です。
 概 要
小型高性能プロセッサに、IPネットワーク通信に必要な機能とペリフェラル機能を凝縮 IP jigsaw puzzle
レガシーインターフェイスをIP網へ接続
IP網へ簡単接続!!既存の資産をそのまま有効活用

多種多様なPeripheral BOARDの組合せで無限の可能性
ニーズに合ったPeripheral BOARDを実装することにより柔軟なシステム構築が可能
    ※Peripheral BOARDは順次開発中です。
小型タイプと中型19インチラックマウント搭載タイプを用意
IP CONV mini(小型タイプ)とIP CONV(中型19インチラック搭載タイプ)の2種類を用意

フレキシブルなカスタマイズが可能
F/Wのカスタマイズを始め、製品カスタマイズにも対応

  • OS、ボードドライバー、アプリ・コンパイラー等とのバージョンやハードウエアとの相性問題から解放されます。
  • パソコンのようなOSやドライバーのライセンス料も不要です。
  • IP接続なので、拡張数に制限がありません。また、マルチホスト化が簡単に構築可能です。
  • 同様の構成を複数セットアップするときでも、パソコンベースのようなインストール作業が無い為、簡単です。
  • 多種多様な拡張スロット方式(Peripheral BOARD Series)でさまざまなニーズに合ったシステムに対応可能。
※ 本資料に記載されている内容は、今後、予告なく変更することがございます。ご了承ください。

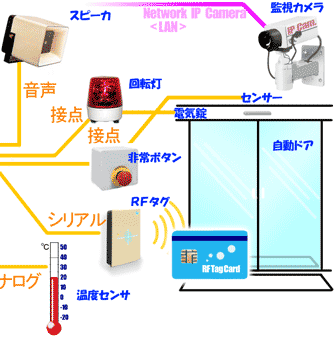

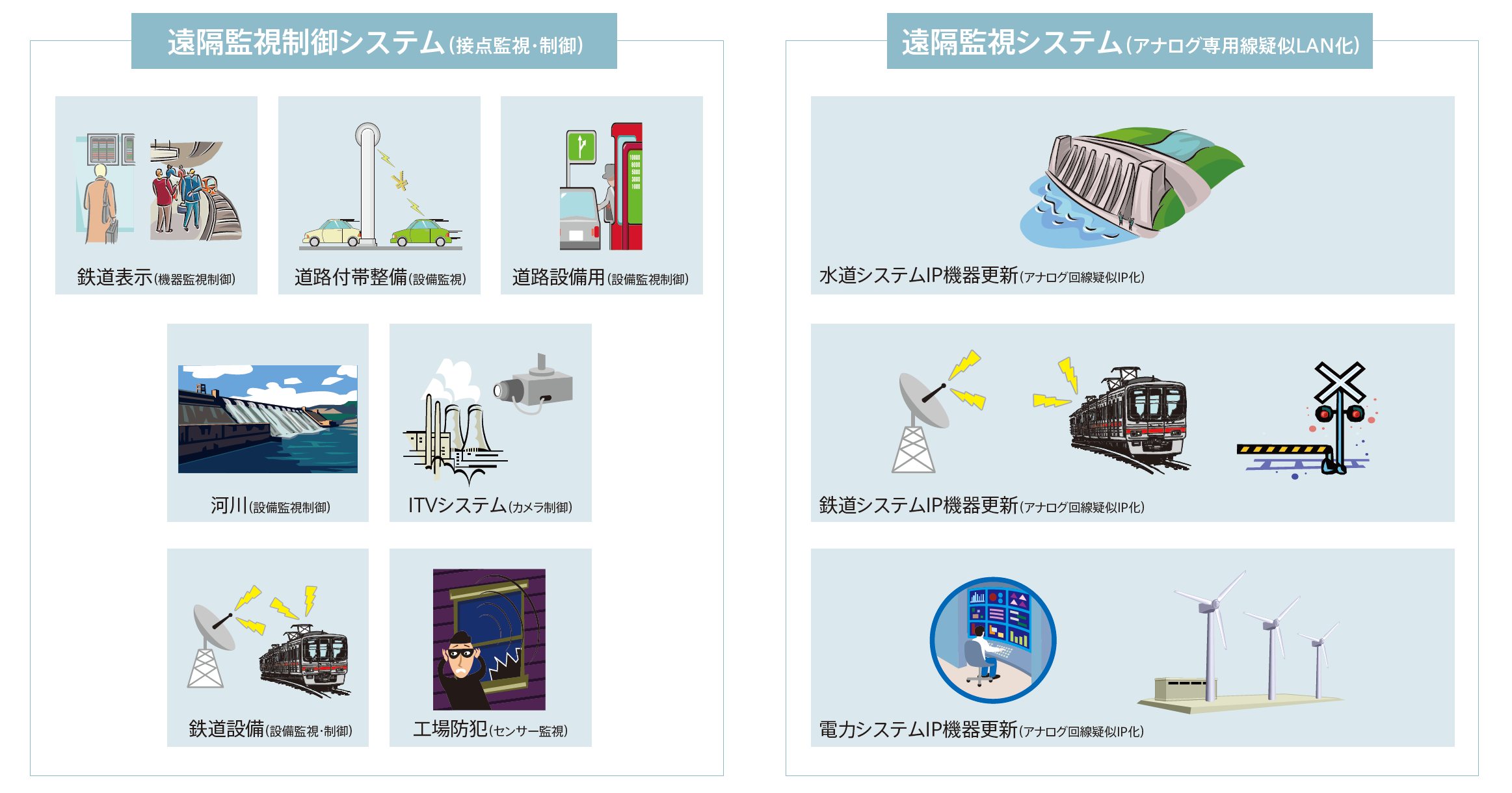

 応用例 (入室管理システムの遠隔監視制御)

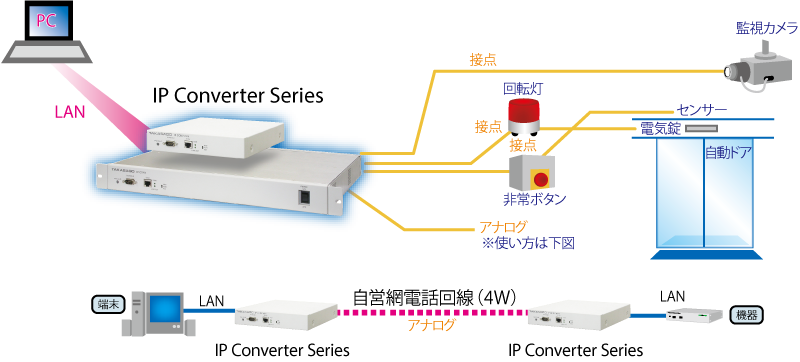

レガシーインターフェースをIP化
  装置仕様概要

 1) IP CONV
項  目 仕  様
Etherインターフェース ポート数 1ポート
通信速度 10/100Mbps
準拠規格 IEEE802.3 10BASE-T/100BASE-TX
コネクタ形状 RJ-45
CONSOLEインターフェース 設定用/保守用
拡張スロット Peripheral BOARDを3枚まで実装可能
冷却方式 自然空冷
環境条件 設置場所 屋内設置
周囲温度 0〜40℃
湿度 20〜80%(結露なきこと)
電源条件 AC100V±10% 50/60Hz
消費電力 75W(最大値)
外形寸法(mm) 430(W) X 330(D) X 49(H) (1Nサイズ)
突起物を含まず *外形は変更になることがあります。
重量 約5kg

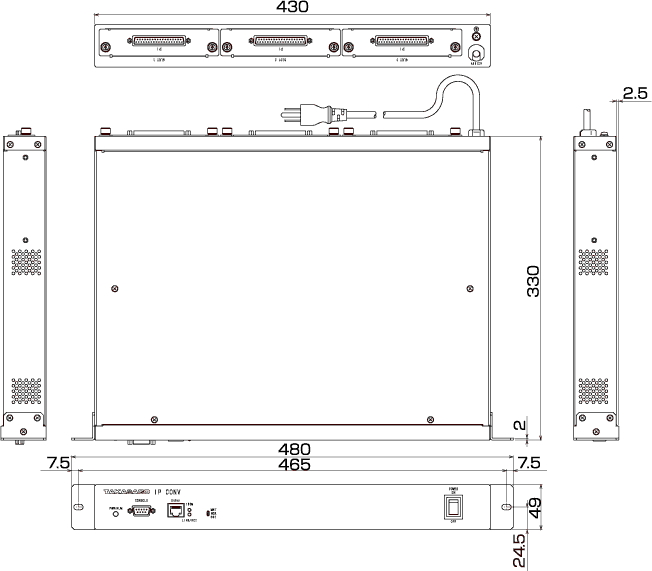

外形図 3スロットタイプ

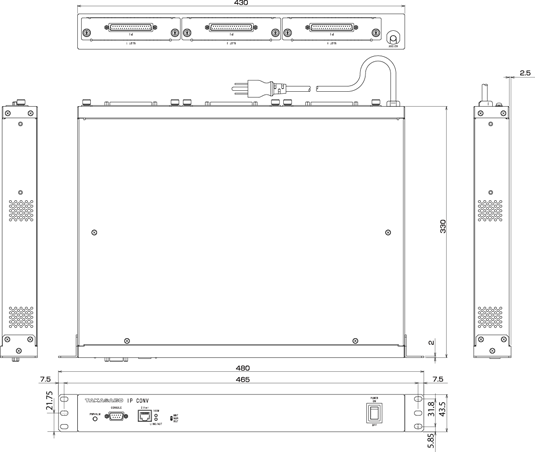

IP CONV 外形図
 2) IP CONV mini
項  目 仕  様
Etherインターフェース ポート数 1ポート
通信速度 10/100Mbps
準拠規格 IEEE802.3 10BASE-T/100BASE-TX
コネクタ形状 RJ-45
CONSOLEインターフェース 設定用/保守用
拡張スロット Peripheral BOARDを1枚まで実装可能
冷却方式 自然空冷
環境条件 設置場所 屋内設置
周囲温度 0〜40℃
湿度 20〜80%(結露なきこと)
電源条件 AC100V±10% 50/60Hz
消費電力 30W(最大値)
外形寸法(mm) 205(W) X 251(D) X 40(H)
突起物を含まず *外形は変更になることがあります。
重量 約2kg
外形図 1スロットタイプ

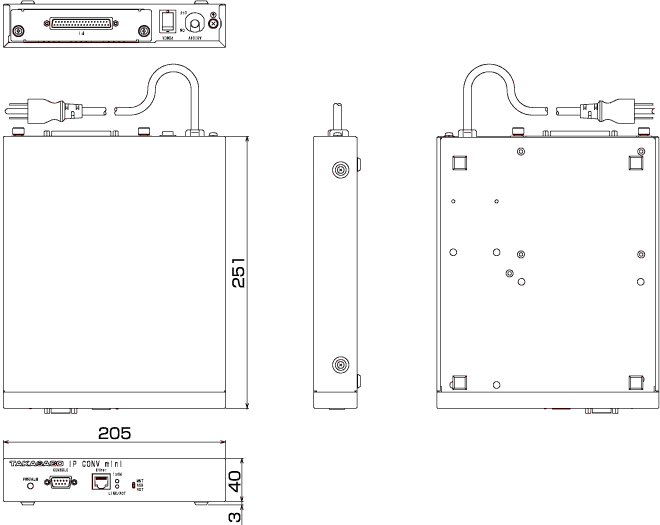

IP CONV mini外形図

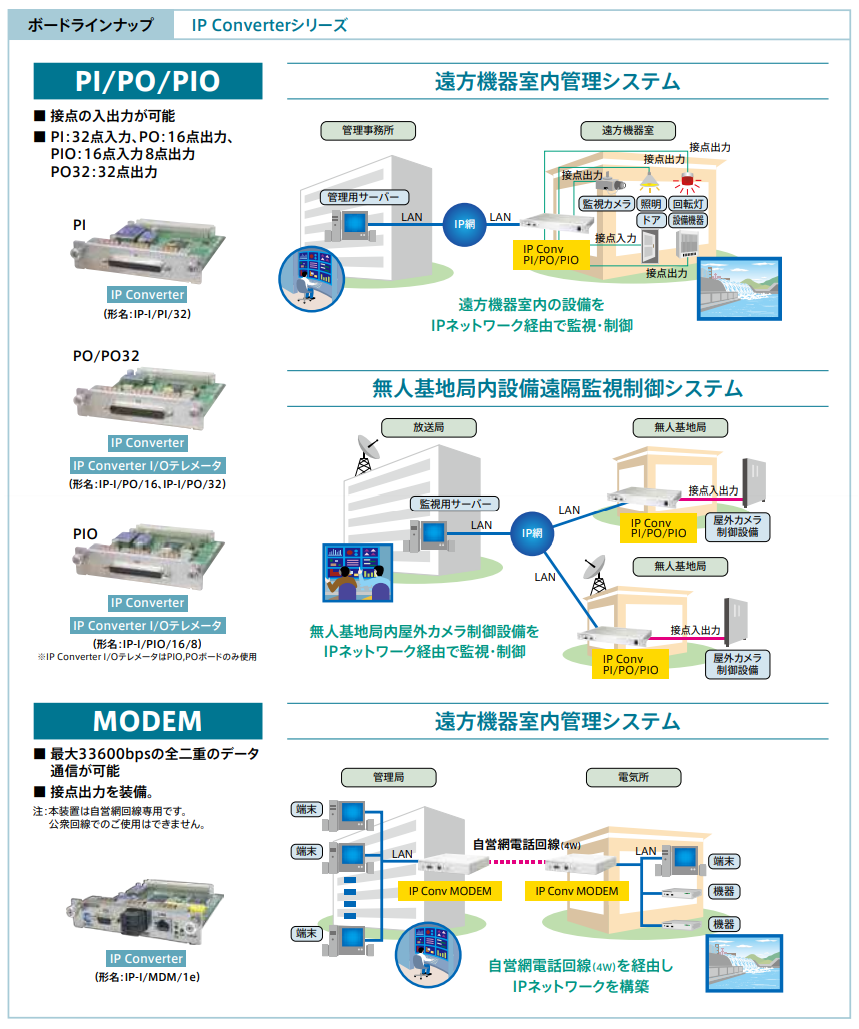

  Peripheral BOARD仕様概要

● 1) PI BOARD ・・・ スイッチやリレーなどの接点信号をIP変換 接点入力ボード
● 2) PO BOARD ・・・ スイッチや接点で駆動できる物をIP制御 接点出力ボード
● 3) PIO BOARD ・・・ スイッチや接点信号の入力と出力両用ボード 接点入出力ボード
● 4) VoIP(ODT) BOARD ・・・ VoIP音声ボード 4線式 音声(4線式)ボード
● 5) VoIP(FXS) BOARD ・・・ VoIP音声ボード 2線式 音声(2線式)ボード
● 6) MODEM BOARD ・・・ 3.4kHzアナログ回線モデムボード
● 7) A/D BOARD ・・・ アナログ入力ボード


● 1) PI BOARD

項  目 仕  様
コネクタ D-SUB 37pin メス
入力点数 32点
入力形式 フォトカプラ絶縁による電流駆動入力(無電圧接点入力)
※全入力接点とも電源,グランドはコモン

● 2) PO BOARD
項  目 仕  様
コネクタ D-SUB 37pin オス
出力点数 16点
出力形式 リレー接点(無電圧接点)
※全接点とも独立
接点最大許容容量 30W(DC)
許容電圧 10mV〜30VDC
許容電流 10μA〜1A

● 3) PIO BOARD
項  目 仕  様
コネクタ D-SUB 37pin メス
入力 入力点数 16点
入力形式 フォトカプラ絶縁による電流駆動入力(無電圧接点入力)
※ 全入力接点とも電源 グランドはコモン
出力 出力点数 8点
出力形式 リレー接点(無電圧接点)
※全接点とも独立
接点最大許容容量 30W(DC)
許容電圧 10mV〜30VDC
許容電流 10μA〜1A

● 4) VoIP(ODT) BOARD
項  目 仕  様
回線インターフェース部
コネクタ RJ-45
ポート数 1ポート
インターフェース 4線式電話回線
コーデック G711,G729a(どちらかを選択)
入出力インピーダンス 公称600Ω平衡
PIO部
   コネクタ D-SUB 9ピン メス
入力点数 1点
入力形式 フォトカプラ絶縁による電流駆動入力 (無電圧接点入力)
※全入力接点とも電源,グランドはコモン
出力点数 3点
出力形式 リレー接点(無電圧接点)
※全接点とも独立
接点最大許容容量 30W(DC)
許容電圧 10mV〜30VDC
許容電流 10μA〜1A
 ※1:IP CONV miniのみ実装できます。(IP CONVには現在対応しておりません。)

● 5) VoIP(FXS) BOARD
項  目 仕  様
   コネクタ RJ-11
ポート数 1ポート
インターフェース 2線式電話回線(給電機能あり)
コーデック G711,G729a(どちらかを選択)
入出力インピーダンス 公称600Ω平衡
 ※1:IP CONV miniのみ実装できます。(IP CONVには現在対応しておりません。)

● 6) MODEM BOARD
項  目 仕  様
回線インターフェース部
   コネクタ RJ-45
ポート数 1ポート
適用回線 4線式専用回線
通信方式 全二重
通信速度 2,400〜33,600bps
変調方式 ITU-T V.34,V32bis 準拠
線路出力インピーダンス 公称600Ω平衡
送信レベル -32 〜 -1dBm (1dBステップで調整可能)
受信レベル -40 〜 -15dBm
PIO部
コネクタ D-SUB 9ピン メス
出力点数 3点(装置故障、LAN側LINK断、4W回線側キャリア断)
出力形式 リレー接点(無電圧接点)
※全接点とも独立
接点最大許容容量 30W(DC)
許容電圧 10mV〜30VDC
許容電流 10μA〜1A
※1:IP CONV miniのみ実装できます。(IP CONVには現在対応しておりません。)
※2:自営網回線専用です。(NTT専用回線には接続しないで下さい)
● 7) A/D BOARD
項  目 仕  様
アナログインタフェース部
   コネクタ MC1.5/3-STF-3.81(PHOENIX CONTACT製)
適用線材 AWG28〜16
CH数 2CH
入力形式 マルチプレクサ方式
入力レンジ DC4〜20mA
入力インピーダンス 250Ω(typ)
分解能 12bit
絶縁方式 入力絶縁
PIO部
コネクタ D-SUB 9ピン メス
入力点数 1点
入力形式 フォトカプラ絶縁による電流駆動入力 (無電圧接点入力)
※全入力接点とも電源,グランドはコモン
出力点数 3点
出力形式 リレー接点(無電圧接点)
※全接点とも独立
接点最大許容容量 30W(DC)
許容電圧 10mV〜30VDC
許容電流 10μA〜1A
※Peripheral BOARDは順次開発中です。
※ 本資料に記載されている内容は、今後、予告なく変更することがございます。ご了承ください。
